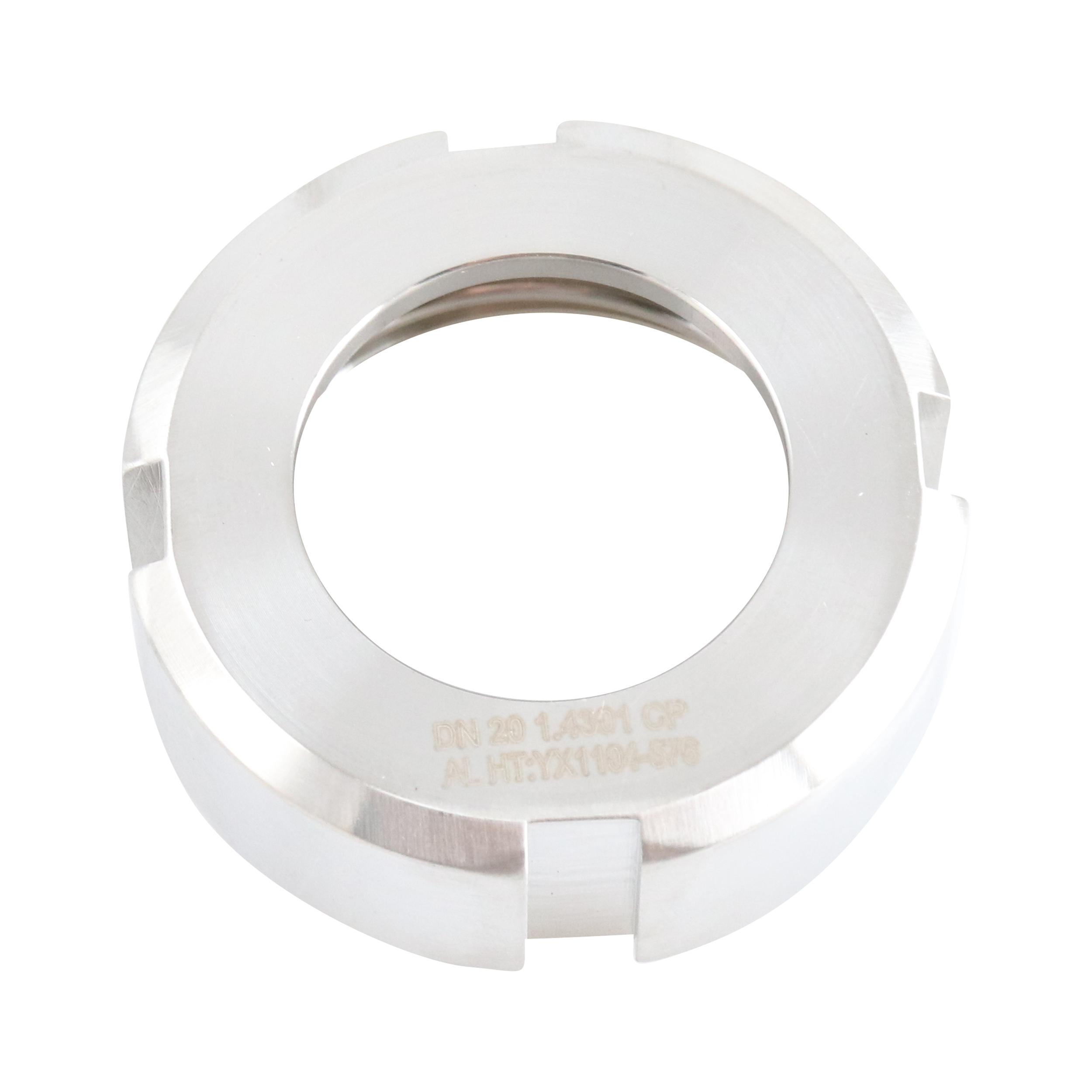

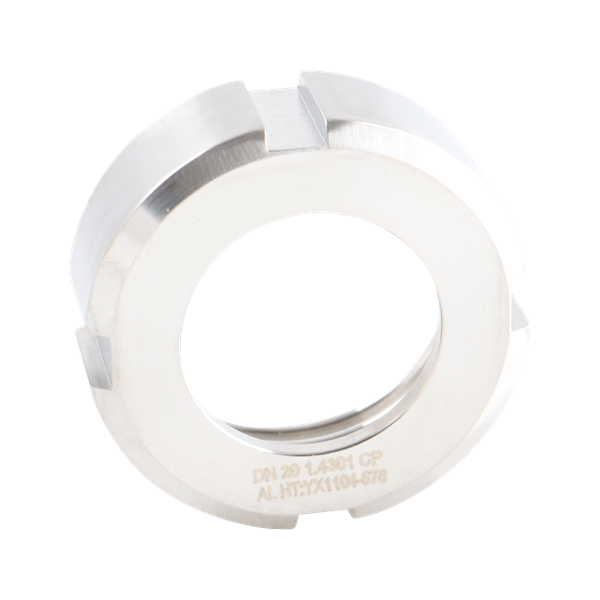

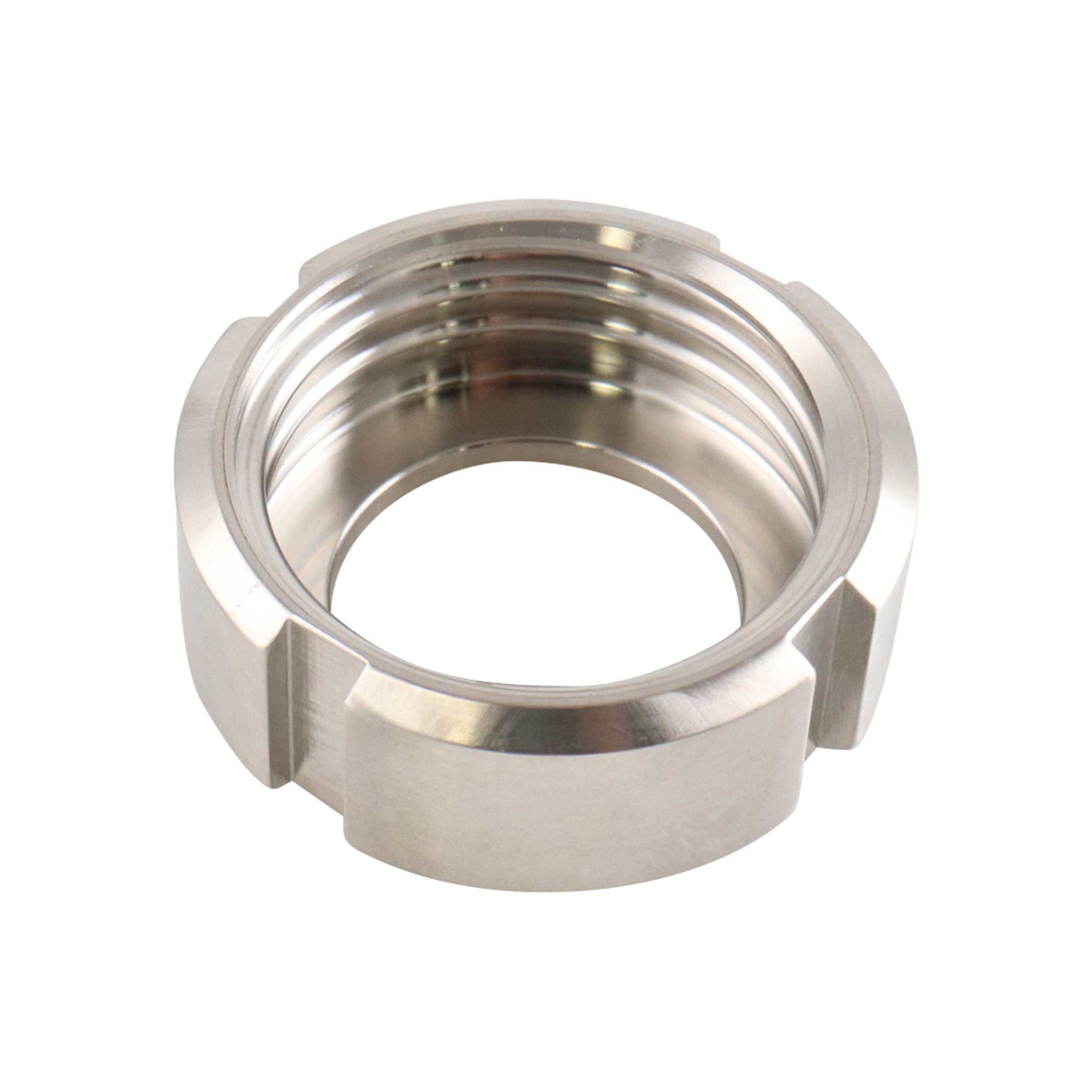

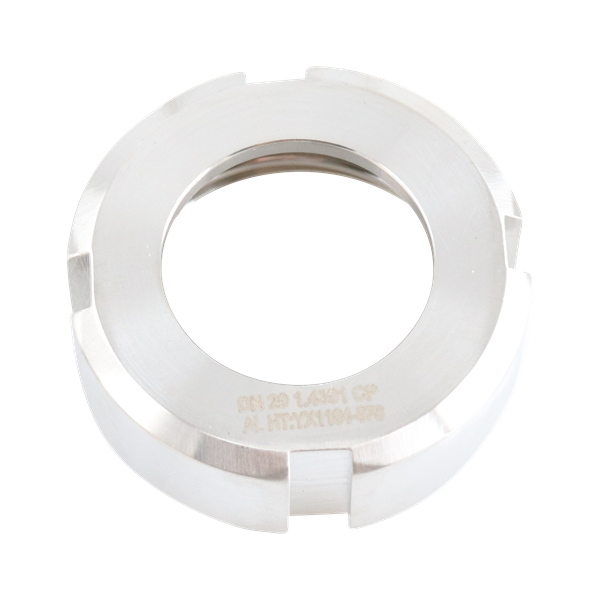

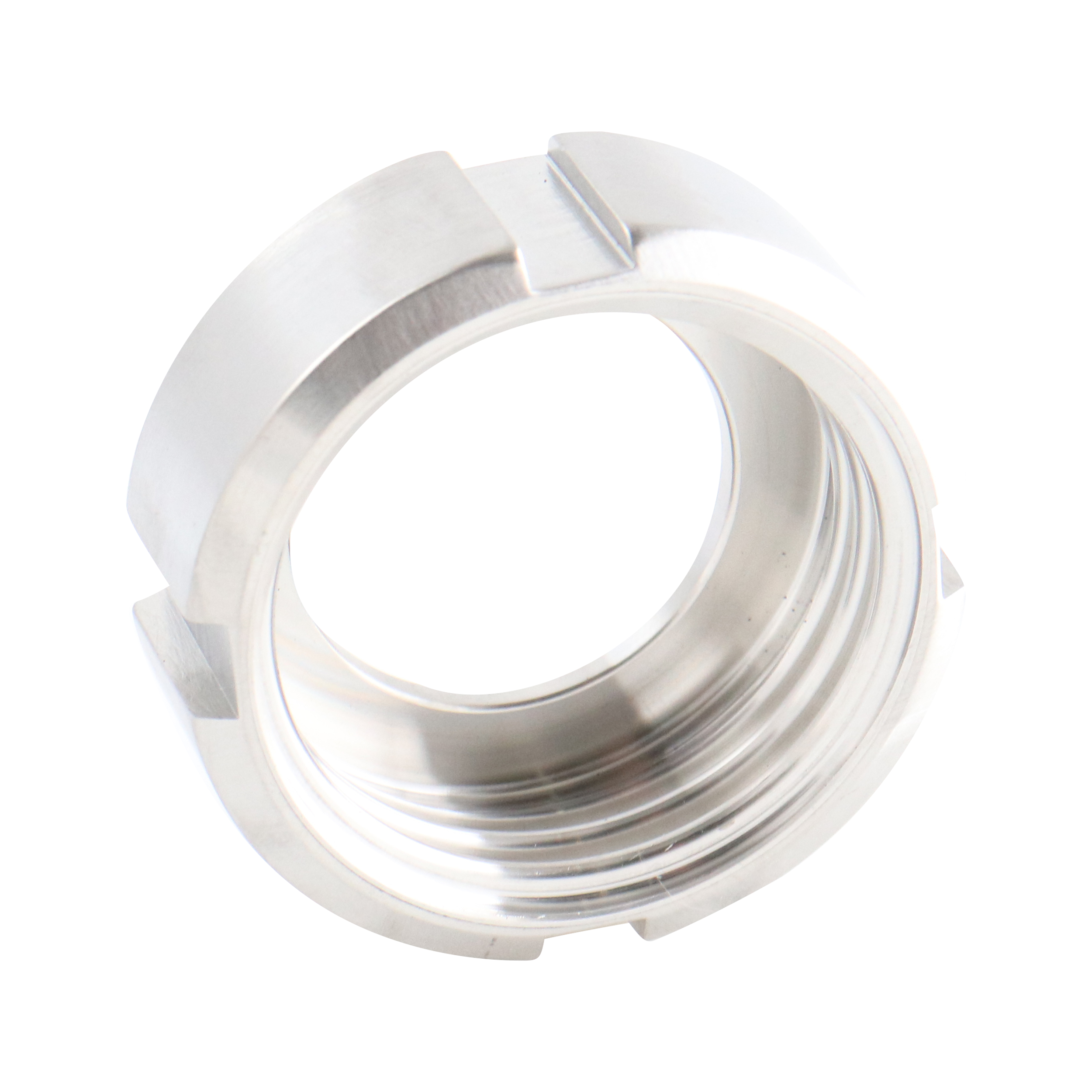

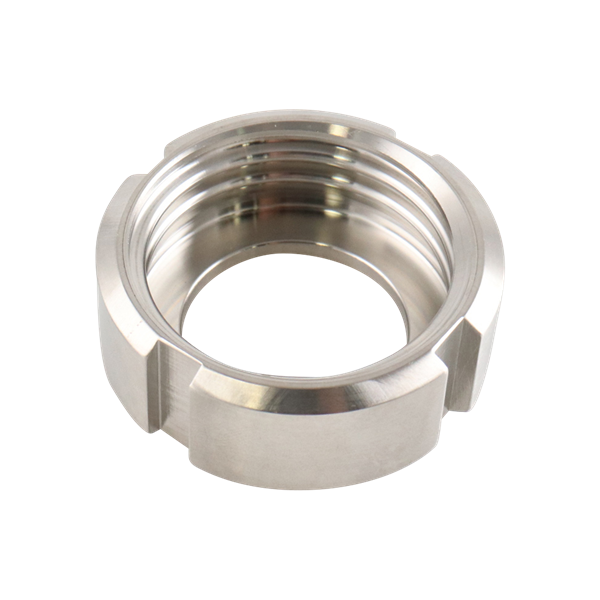

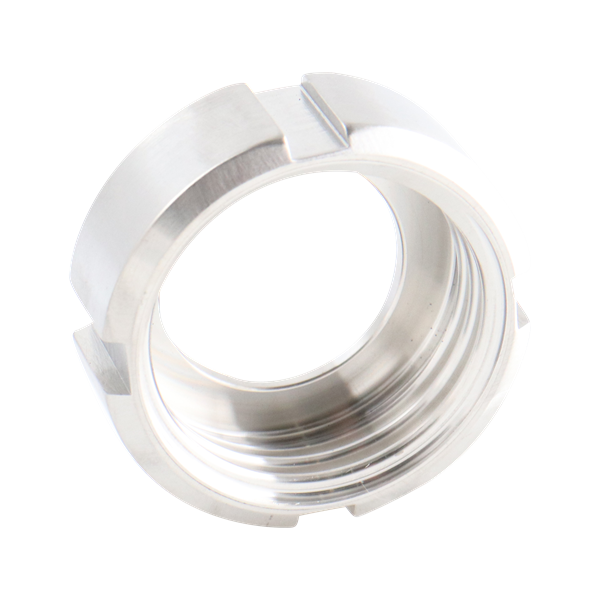

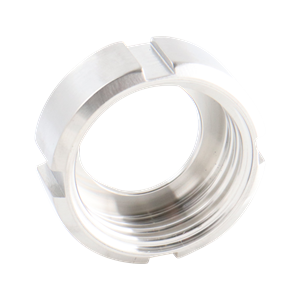

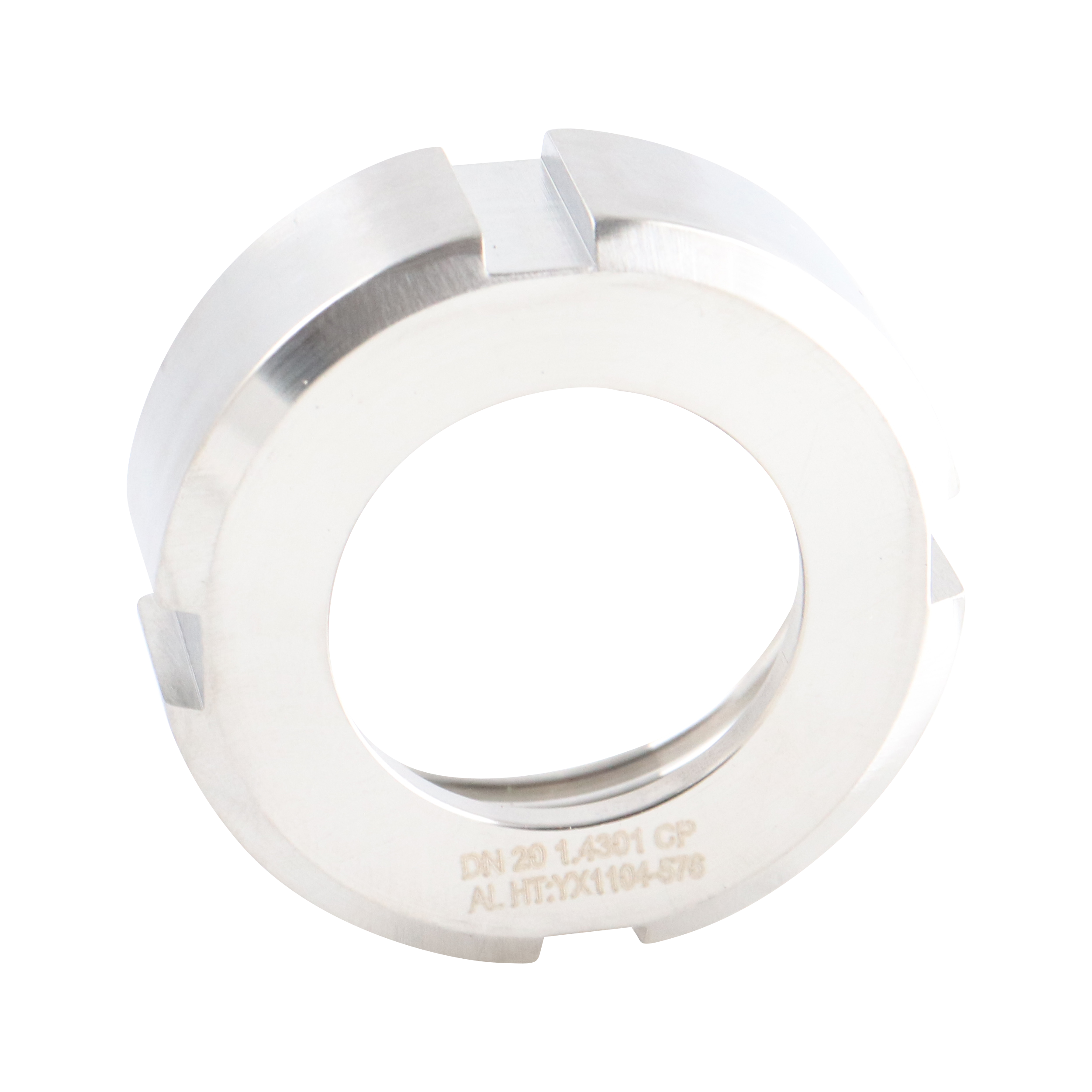

NUT DN20 DIN 11851 DIN 11864-1A 304
DIN13R-DN20-S
$8.60 / EA
- Availability:
-
Springfield, MO 2 EA Durham, NC 0 EA Modesto, CA 2 EA Grand Prairie, TX 0 EA
Spare Parts
Suggested products
Attributes
Product Type | Fittings |
---|
Product Subtype | Clamps |
---|
Size | DN20 |
---|
Connection Type | DIN |
---|
Material | 304 Stainless Steel |
---|
Specification / Standard | European Fittings |
---|
Weight | 0.28200 |
---|
Dimensional Data
Union Nut DIN 11851 | DIN13R-Size-Material
Nominal Size | A | B | C | D | |||||
---|---|---|---|---|---|---|---|---|---|
(in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) |
0.98 | 25.00 | 2.48 | 63.00 | 0.83 | 21.00 | 2.05 | 52.00 | 1.42 | 36.00 |
1.26 | 32.00 | 2.76 | 70.00 | 0.83 | 21.00 | 2.28 | 58.00 | 1.65 | 42.00 |
1.57 | 40.00 | 3.07 | 78.00 | 0.83 | 21.00 | 2.56 | 65.00 | 1.93 | 49.00 |
1.97 | 50.00 | 3.62 | 92.00 | 0.87 | 22.00 | 3.07 | 78.00 | 2.44 | 62.00 |
2.56 | 65.00 | 4.40 | 112.00 | 0.98 | 25.00 | 3.74 | 95.00 | 3.15 | 80.00 |
3.15 | 80.00 | 5.00 | 127.00 | 1.14 | 29.00 | 4.33 | 110.00 | 3.70 | 94.00 |
3.94 | 100.00 | 5.83 | 148.00 | 1.22 | 31.00 | 5.12 | 130.00 | 4.53 | 115.00 |
