ITT / Envizion

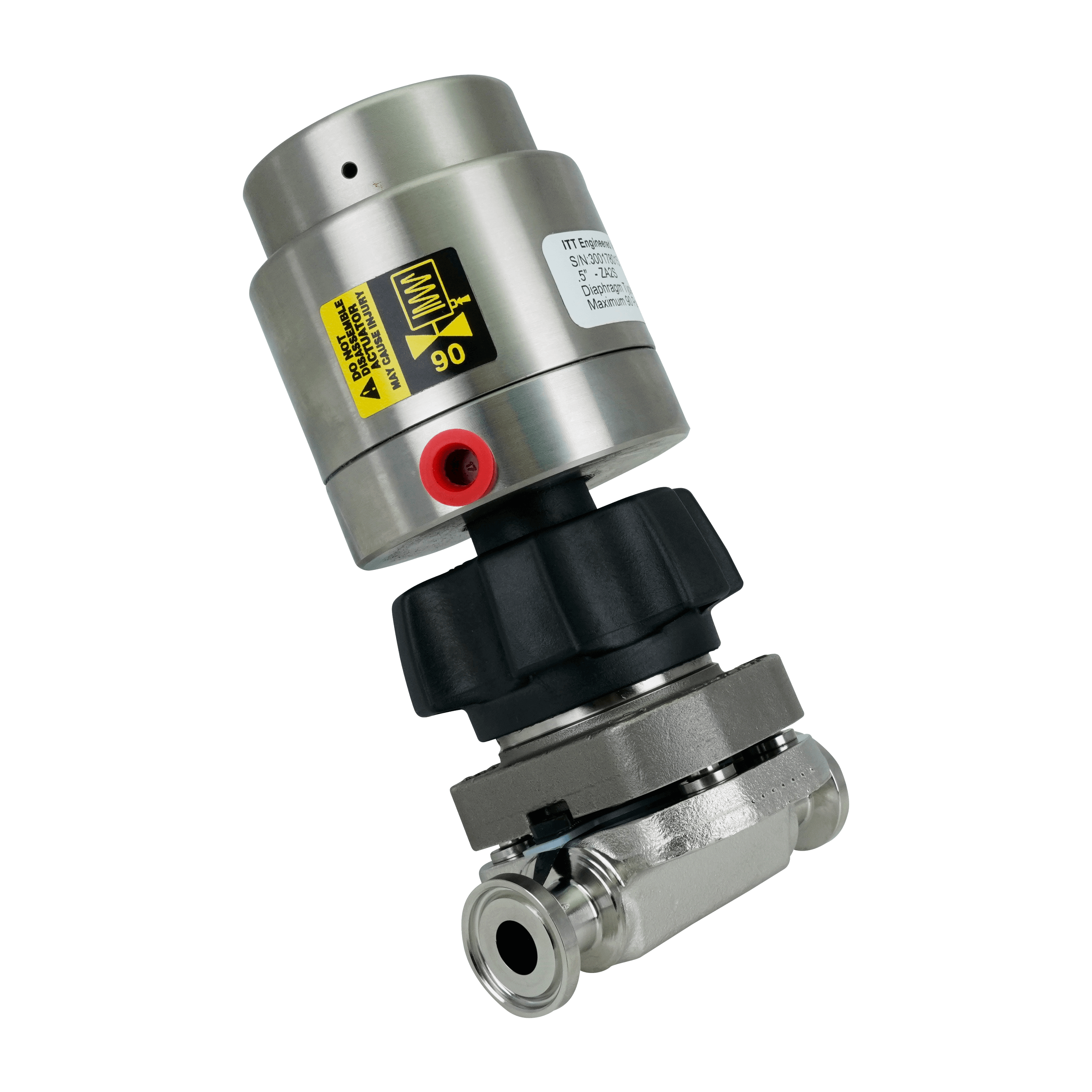

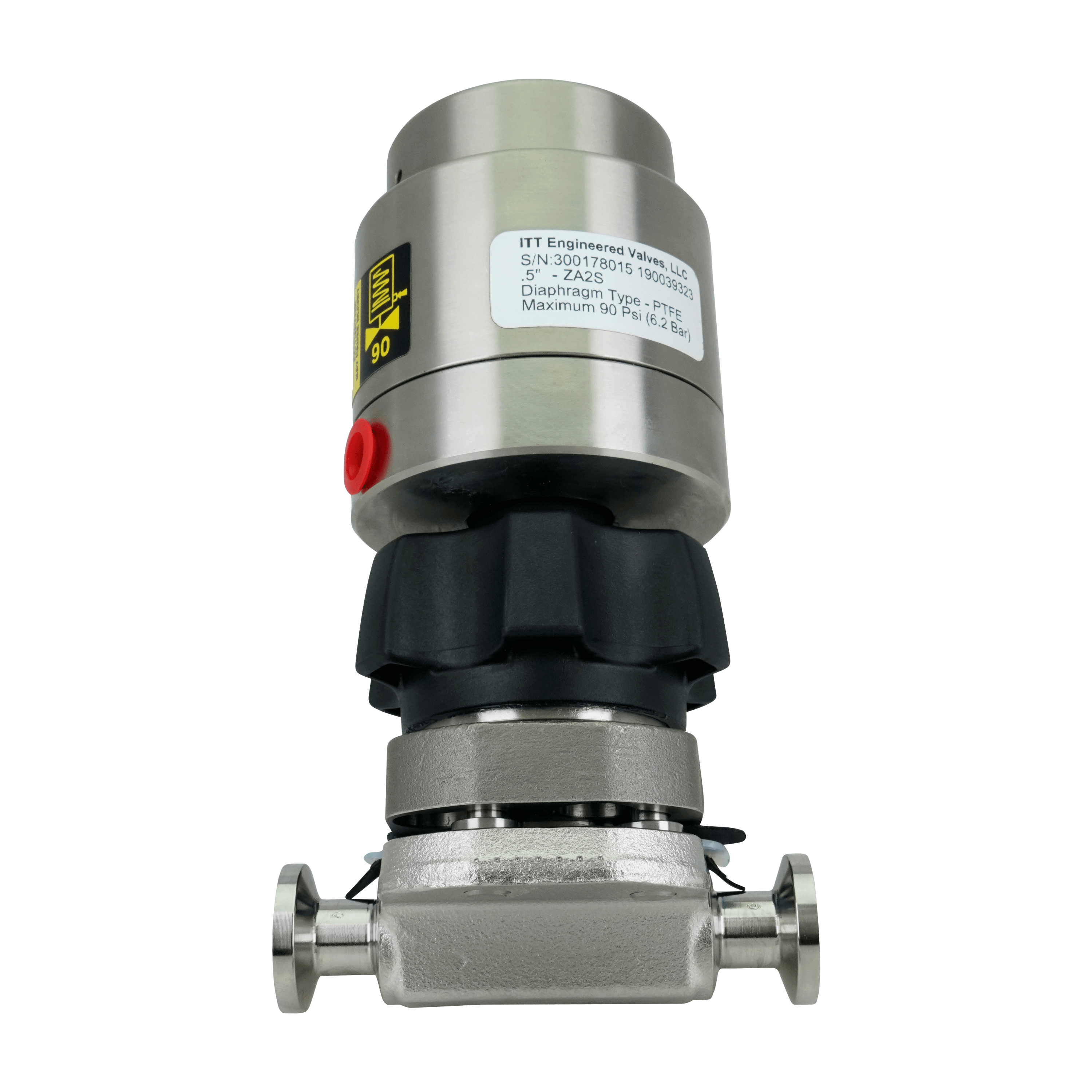

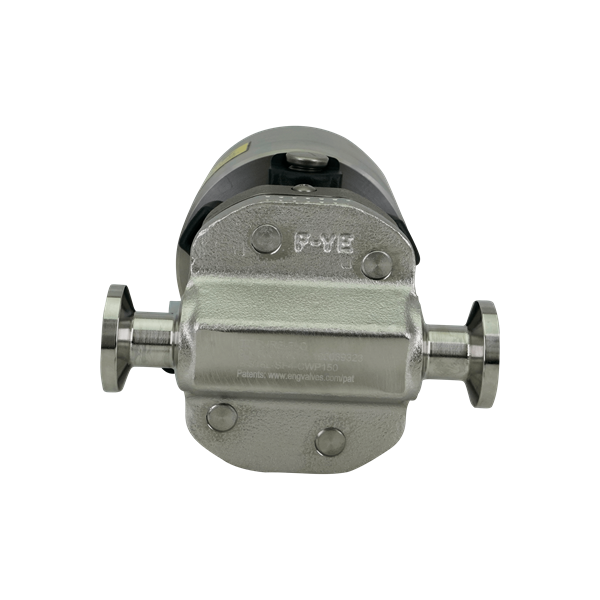

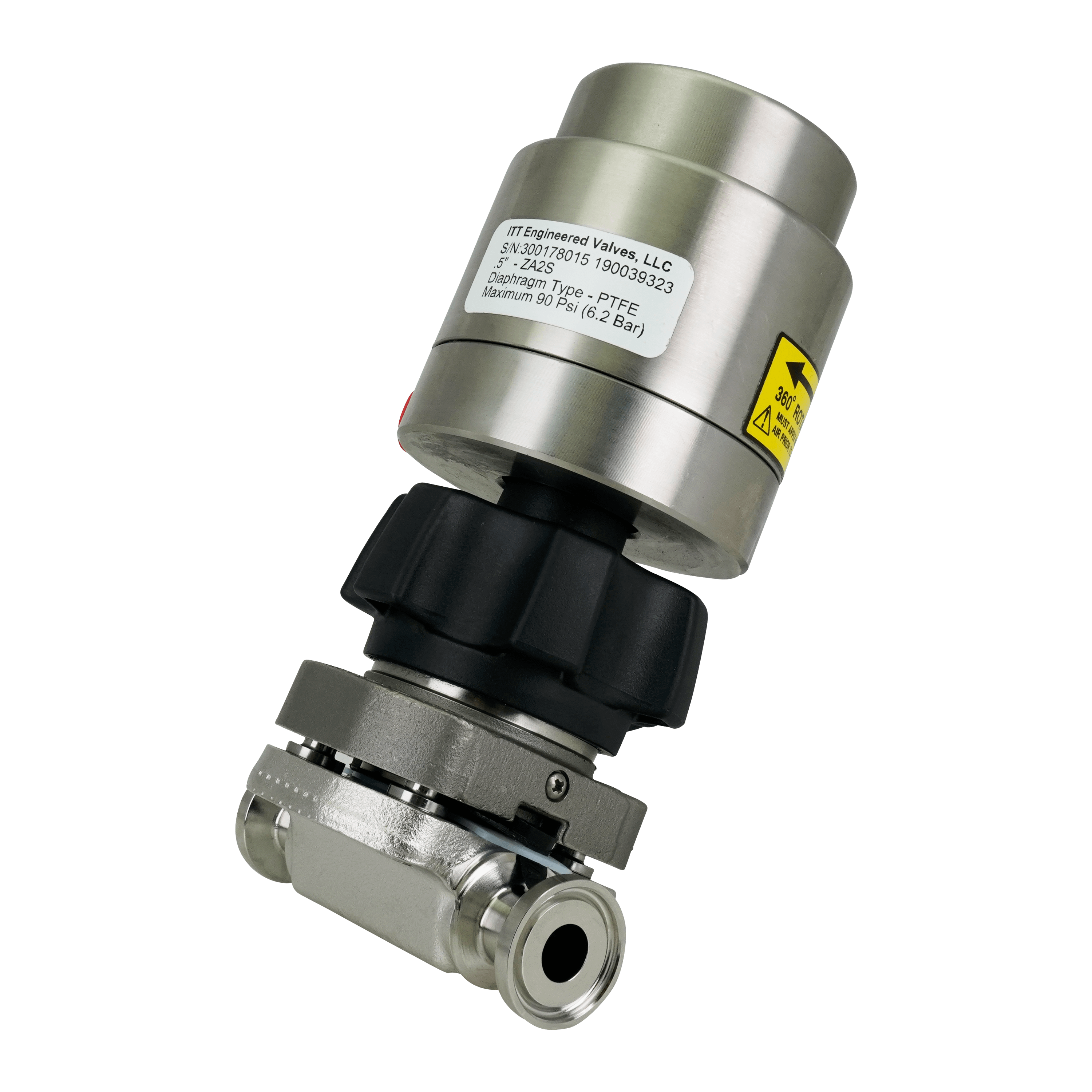

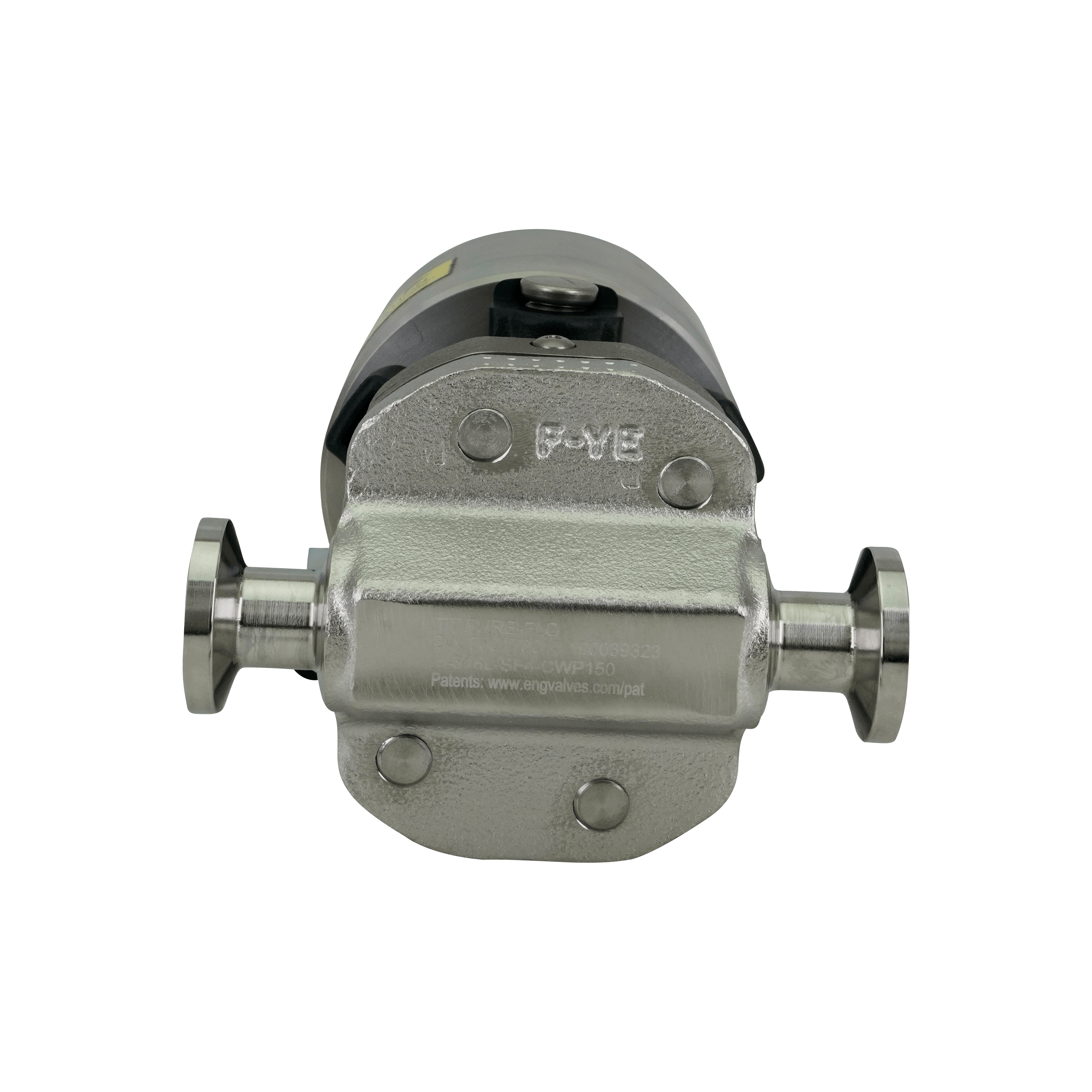

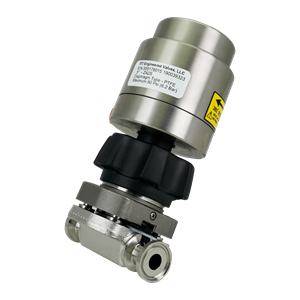

ENV-.5-F-419-SF4-0-4-TMZ-ZA2S DIAPHRAGM VALVE 0.5" TC FORGED SF4 15RA EP TMZ MODIFIED PTFE ZA2S - ENVIZION ZERO TORQUE ACT-FC(90#) SEALED ITT
PF-V-702147
- MPN:
- ENV-.5-F-419-SF4-0-4-TMZ-ZA2S
Net Price: $3,278.40 / EA
This item is non-returnable.
- Availability:
Spare Parts
Suggested products
Attributes
| Brand | ITT / Envizion |
|---|---|
| Product Type | Valves |
| Product Subtype | Diaphragm Valves |
| Size 1 | 0.5" |
| Connection Type 1 | Tri-Clamp |
| Diaphragm Material | Teflon |
| Weight | 6.00000 |
- Manufacturer:
- Williams Carver Company
- MPN:
- ENV-.5-F-419-SF4-0-4-TMZ-ZA2S
Dimensional Data
EnviZion Diaphragm Value TC ZA Actuator
| Valve Size | A | B | C | D | |||||
|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) |
| 0.50 | 12.7 | 2.62 | 66.5 | 6.56 | 166.7 | 6.04 | 153.4 | 3.5 | 89 |
| 0.75 | 19.05 | 3.12 | 79.4 | 8.22 | 208.7 | 7.51 | 190.7 | 4 | 102 |
| 0.75R | 19.05 | 2.62 | 66.5 | 6.56 | 166.7 | 6.04 | 153.4 | 4 | 102 |
| 1.00 | 25.4 | 3.12 | 79.4 | 8.22 | 208.7 | 7.51 | 190.7 | 4.5 | 114 |
| 1.50 | 38.1 | 4.62 | 117.3 | 12.08 | 306.8 | 11.18 | 284.0 | 5.5 | 140 |
| 2.00 | 50.8 | 4.62 | 117.3 | 12.68 | 322.1 | 11.49 | 291.7 | 6.25 | 159 |
