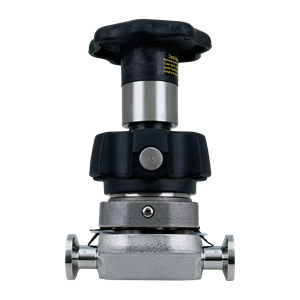

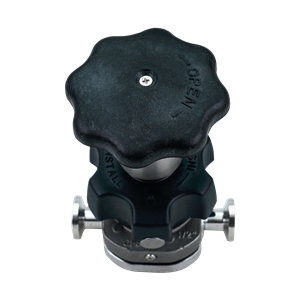

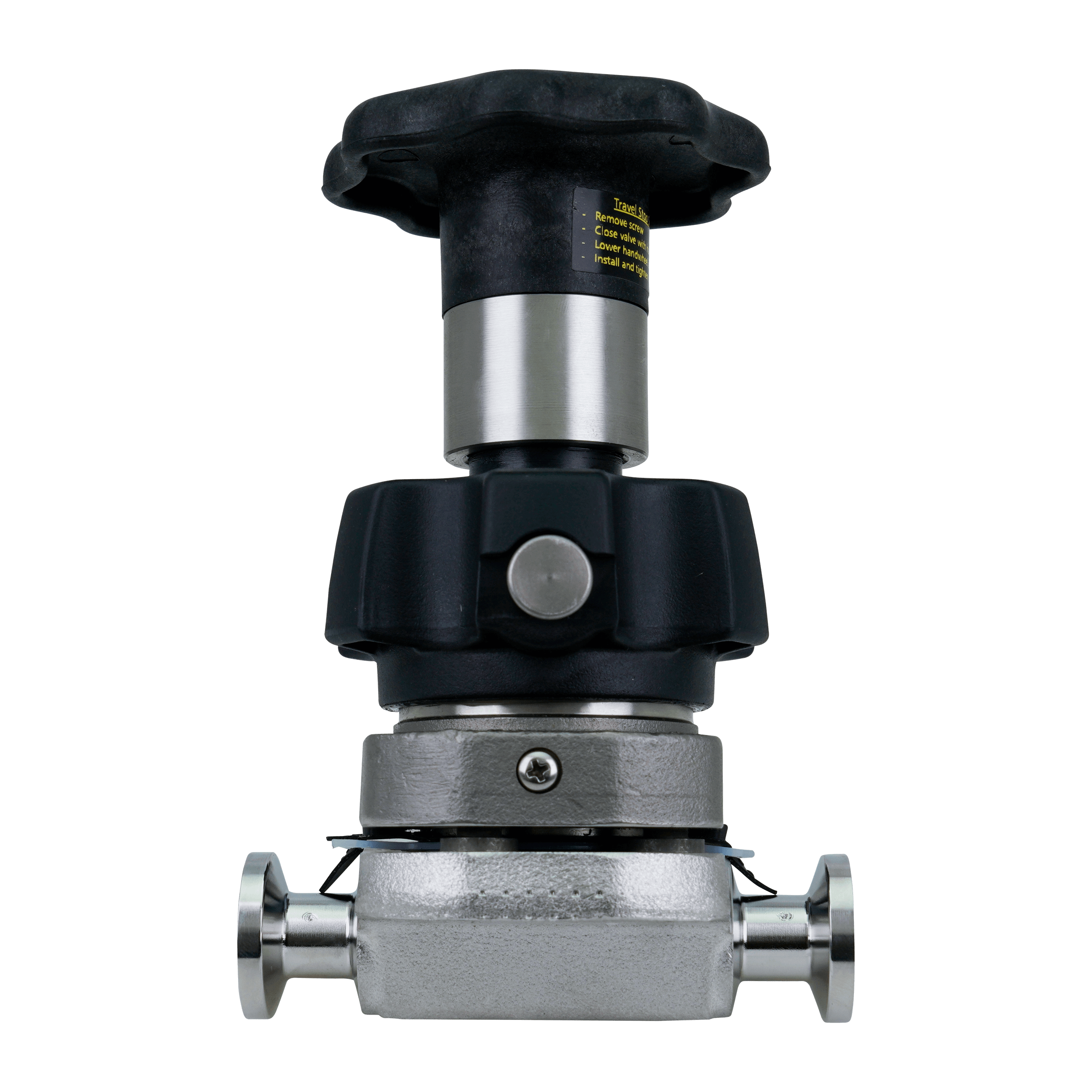

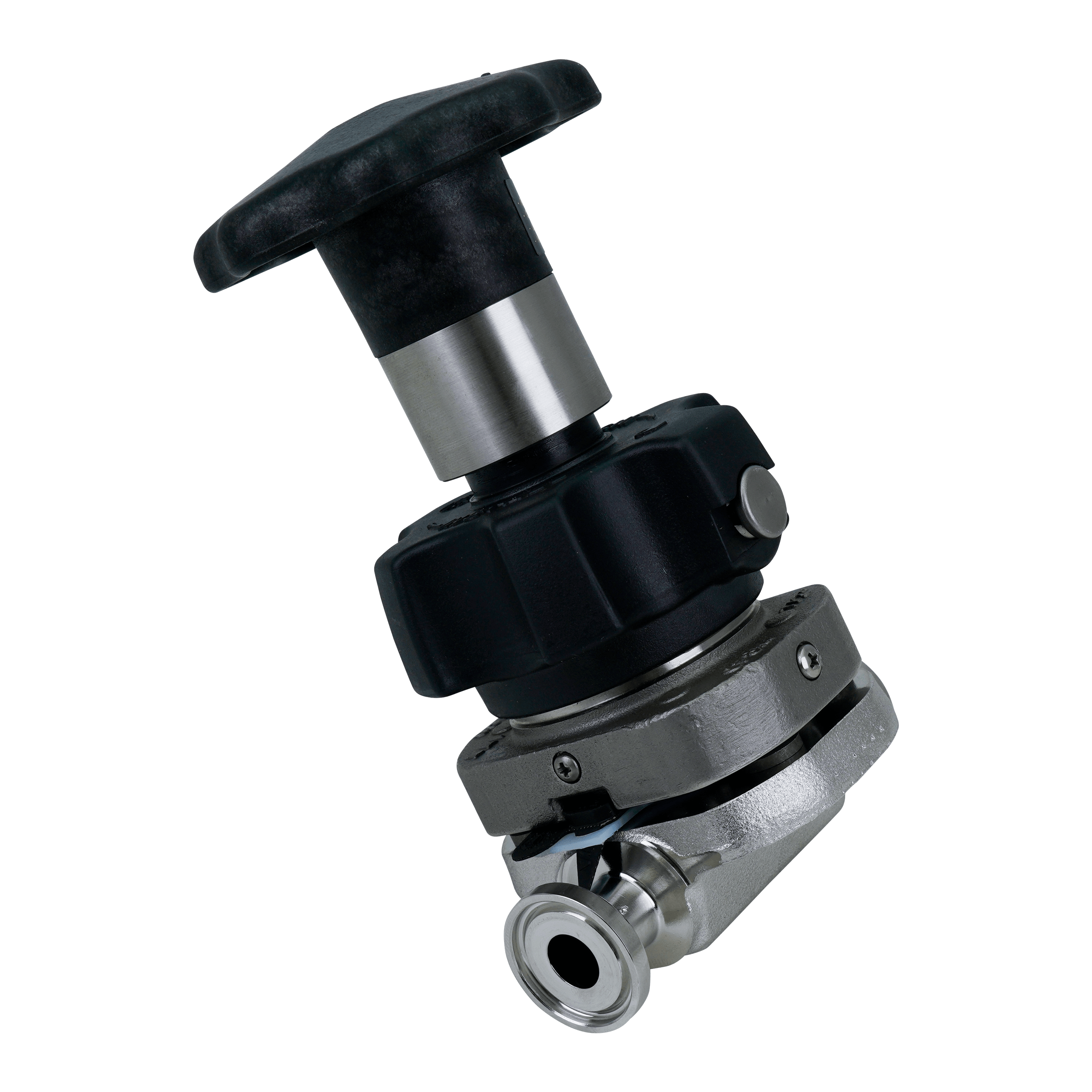

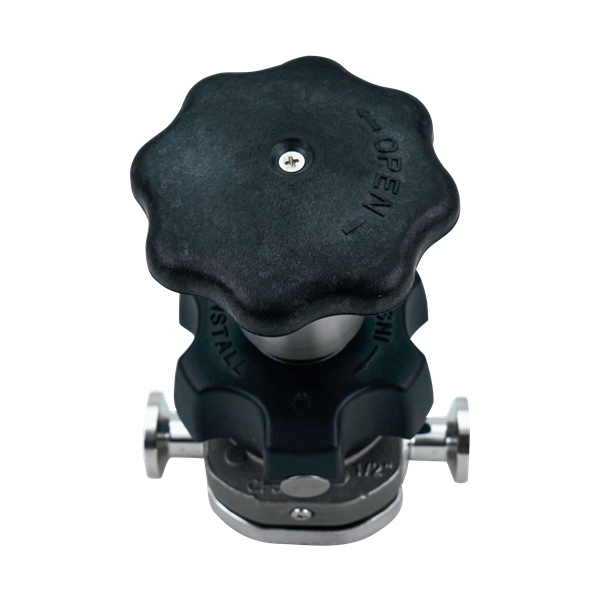

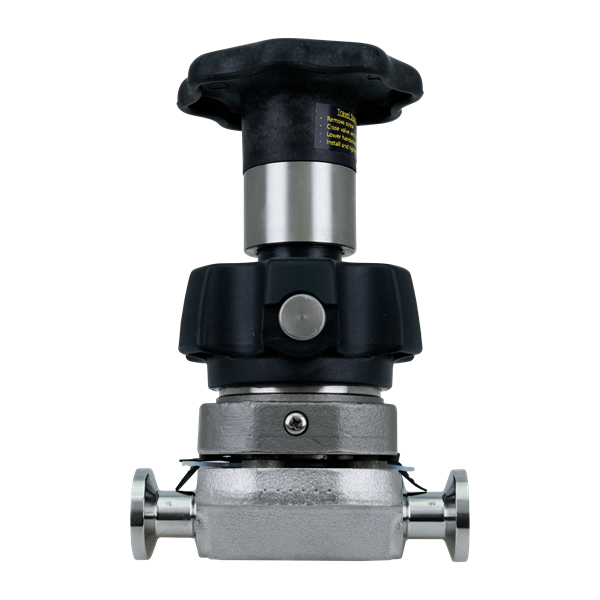

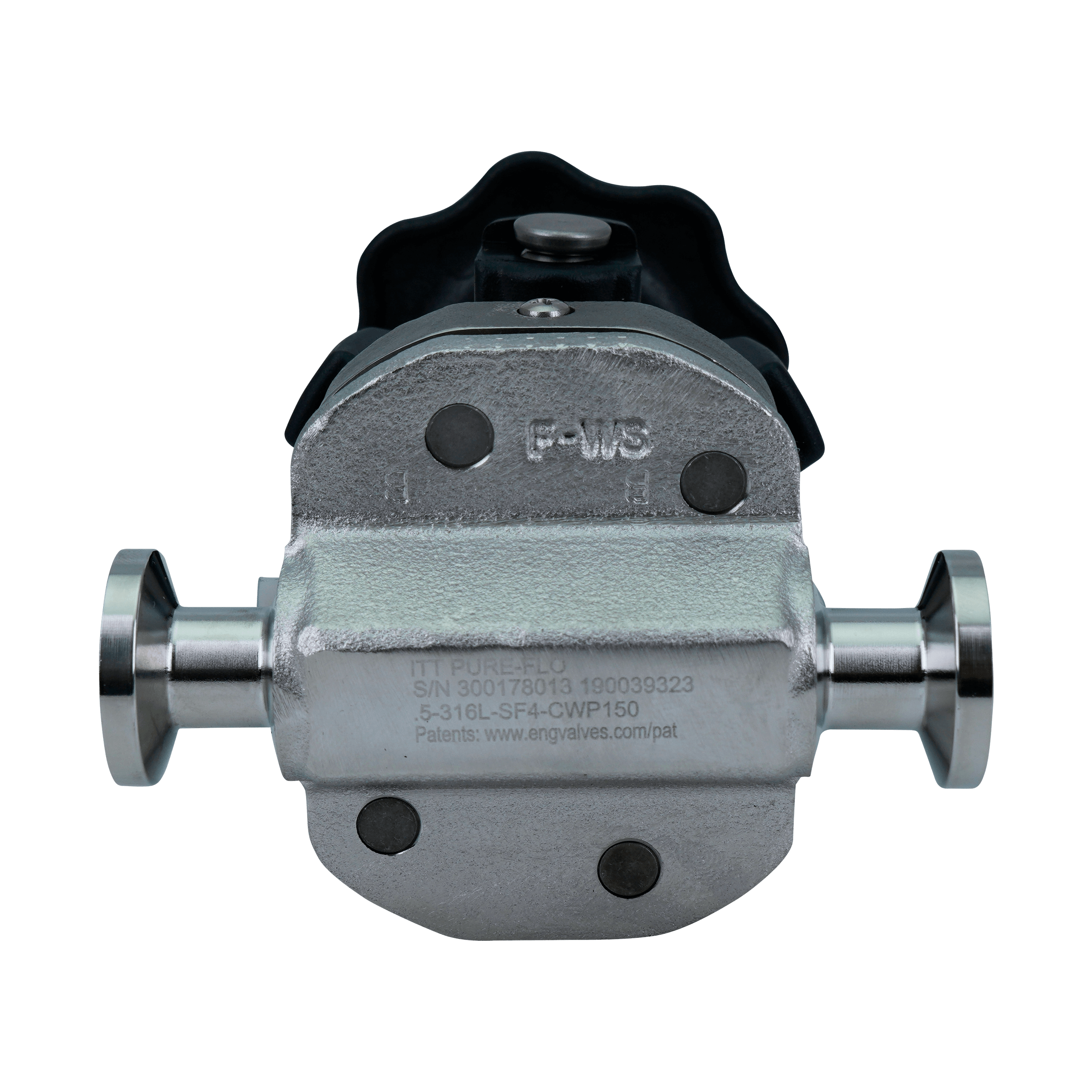

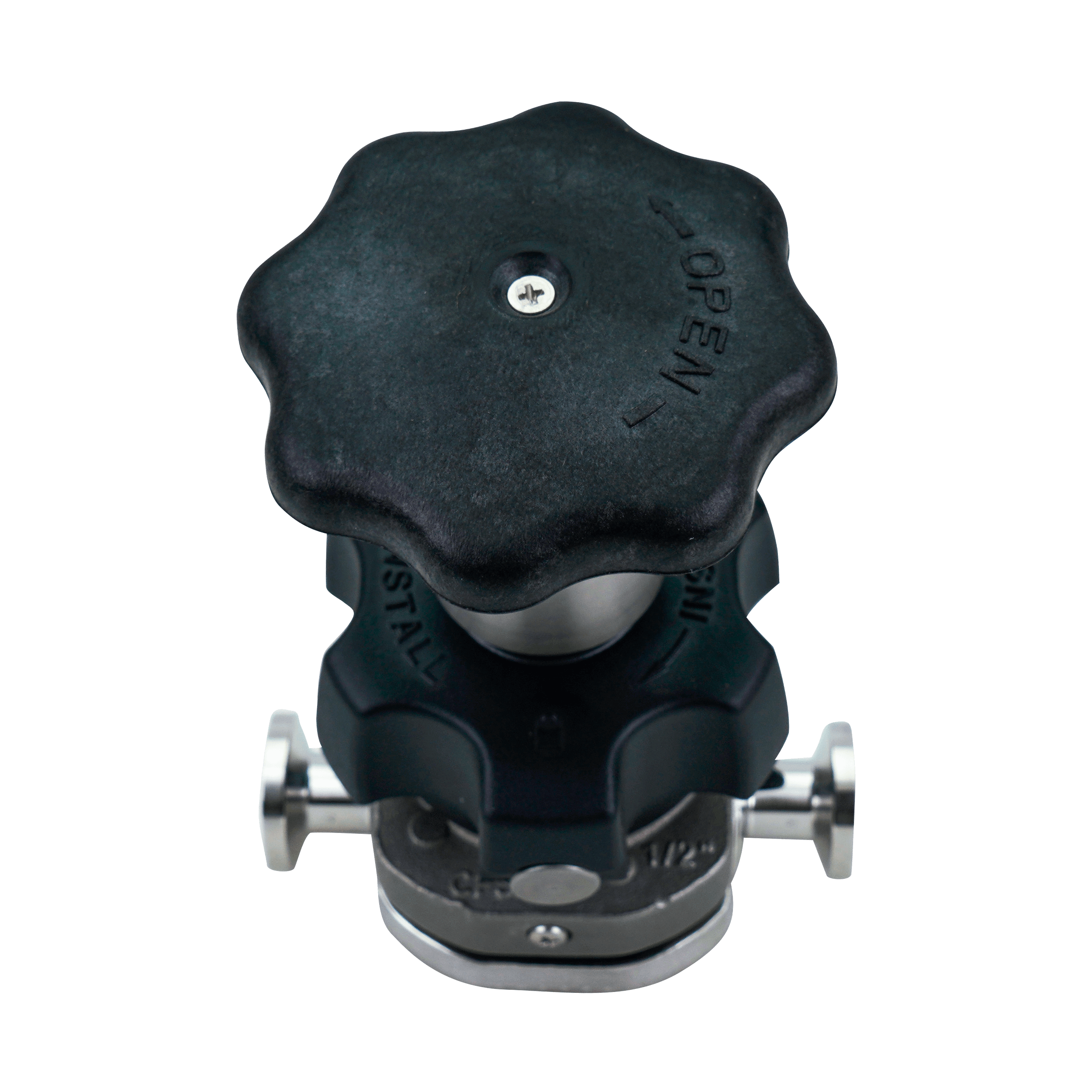

ENV-.5-F-419-SF4-0-4-TMZ-ZHS DIAPHRAGM VALVE 0.5" TC FORGED 316L SF4 15RA EP TMZ MODIFIED PTFE ZHS BONNET MANUAL SEALED ITT
PF-V-702146
$2,423.20 / EA
This item is non-returnable.
Spare Parts
Suggested products
Attributes
Brand | ITT / Envizion |
---|
Product Type | Valves |
---|
Product Subtype | Diaphragm Valves |
---|
Size | 0.5" |
---|
Connection Type | Tri-Clamp |
---|
Material | 316L Stainless Steel |
---|
Weight | 2.60000 |
---|
- Manufacturer:
- ITT Industries
- Manufacturer part number:
- ENV-.5-F-419-SF4-0-4-TMZ-ZHS
Dimensional Data
EnviZion Diaphragm Value TC Manual
Valve Size | A | B | C | ||||
---|---|---|---|---|---|---|---|
(in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) |
0.50 | 12.7 | 2.05 | 52.1 | 4.04 | 102.5 | 3.5 | 89 |
0.75 | 19.05 | 2.95 | 74.9 | 5.30 | 134.6 | 4 | 102 |
0.75R | 19.05 | 2.05 | 52.1 | 4.04 | 102.5 | 4 | 102 |
1.00 | 25.4 | 2.95 | 74.9 | 5.30 | 134.6 | 4.5 | 114 |
1.50 | 38.1 | 3.89 | 98.8 | 7.09 | 180.1 | 5.5 | 140 |
2.00 | 50.8 | 3.89 | 98.8 | 7.69 | 195.4 | 6.25 | 159 |
