QSM / Tru-Flo

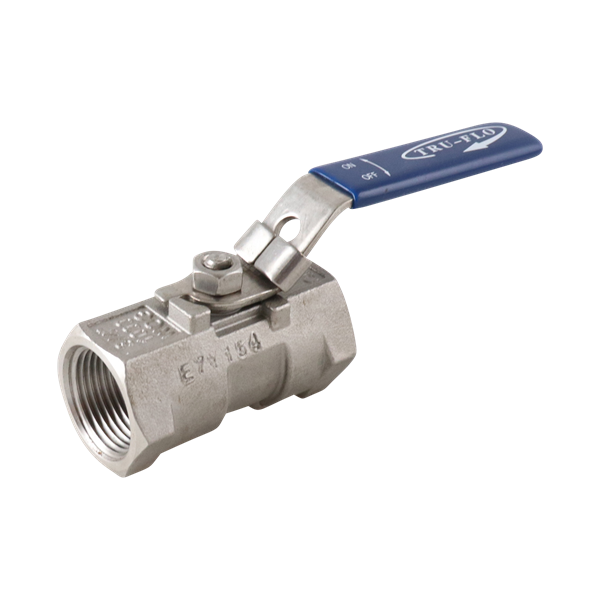

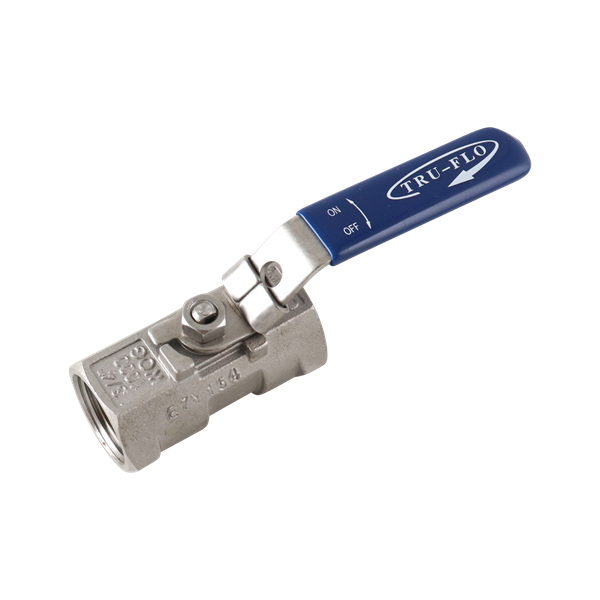

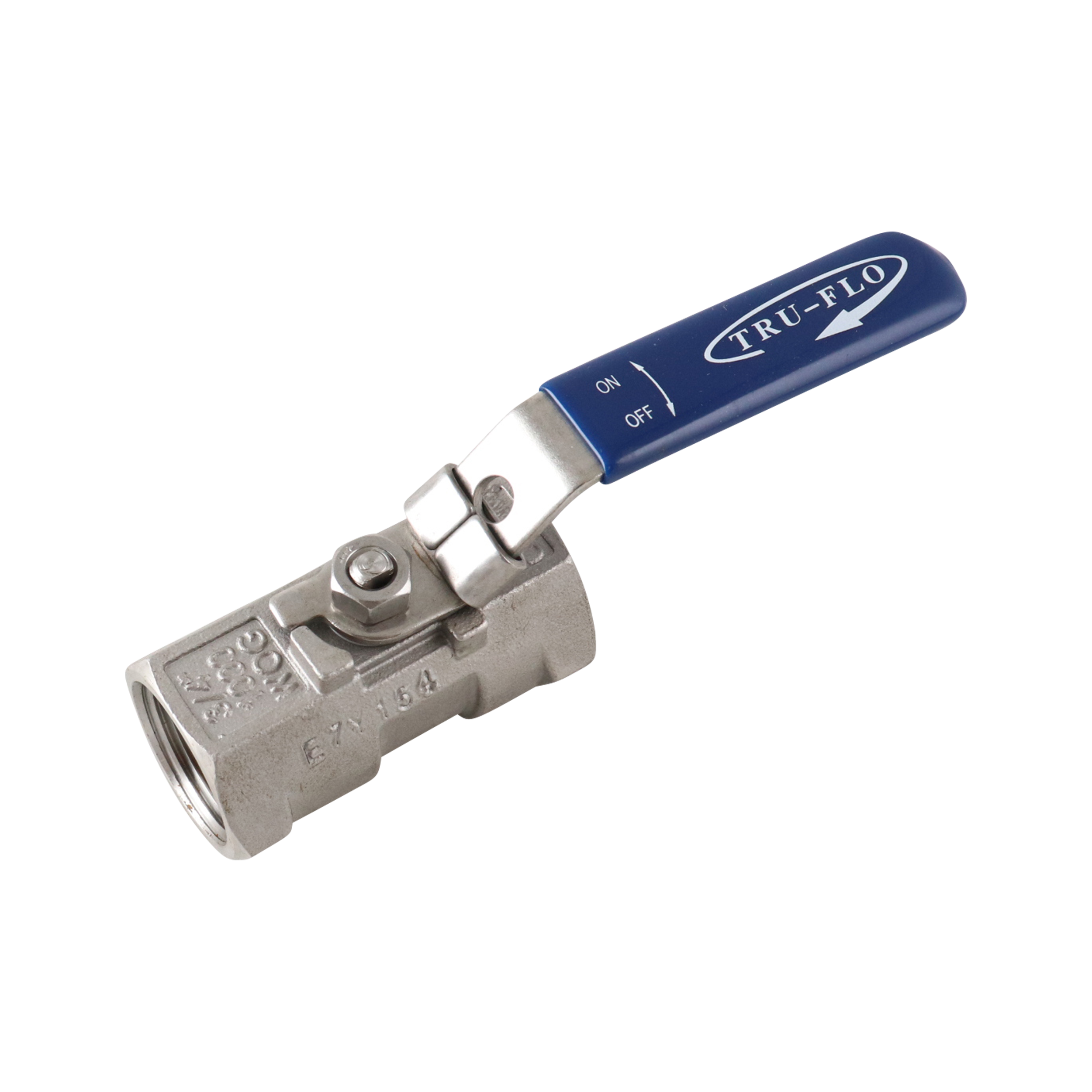

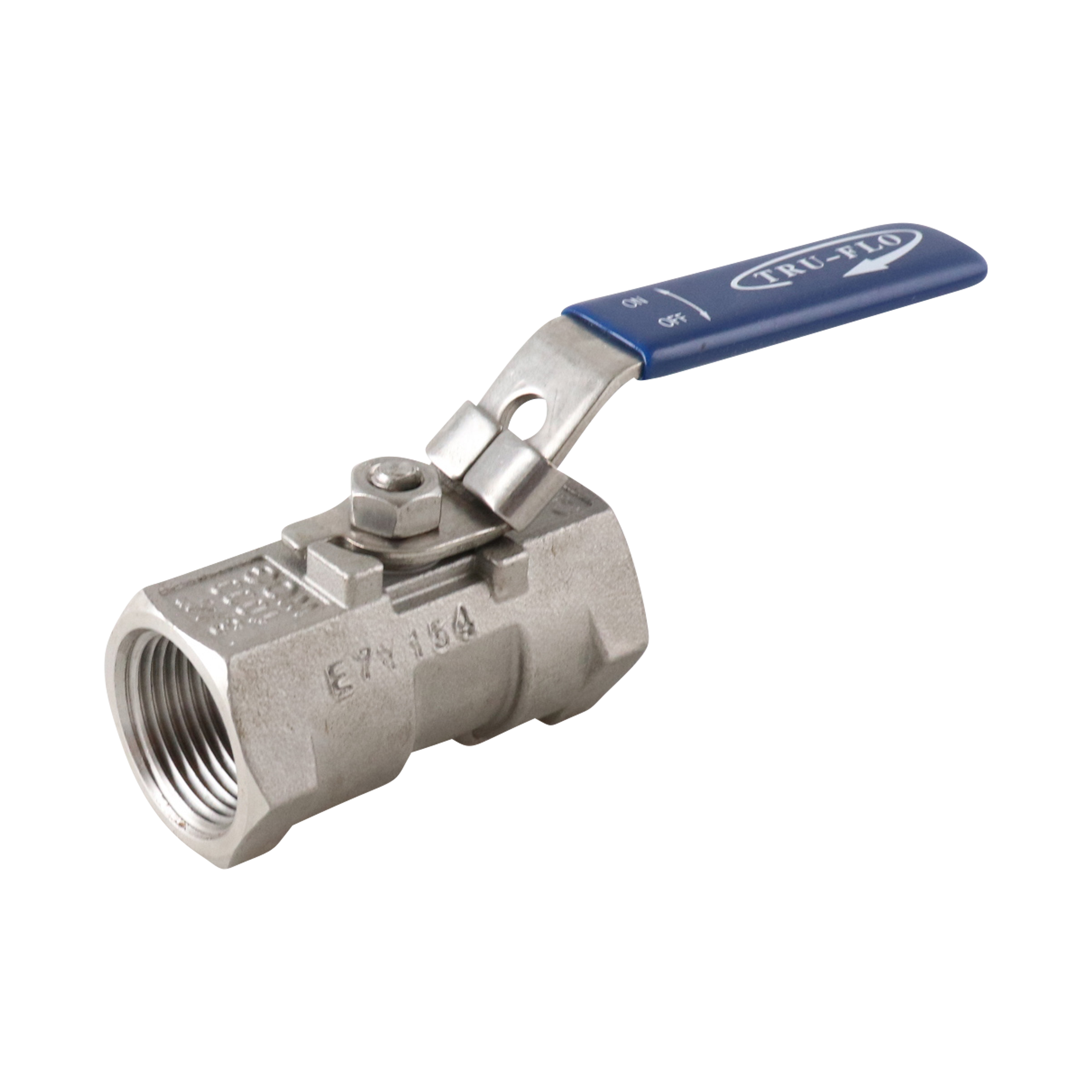

QSM 102A BALL VALVE 0.75" FPT 316L PTFE REDUCED PORT 1-PIECE
EA-102A-SE-0.75
- MPN:
- EA-102A-SE-0.75
Net Price: $21.95 / EA
This item is non-returnable.
- Availability:
Spare Parts
Suggested products
Attributes
| Brand | QSM / Tru-Flo |
|---|---|
| Product Type | Valves |
| Product Subtype | Ball Valves |
| Series | 102A Series |
| Material | 316 Stainless Steel |
| Elastomer | PTFE (Teflon) |
| Size 1 | 0.75" |
| Connection Type 1 | FNPT |
| Weight | 0.55000 |
- Manufacturer:
- QSM Inc
- MPN:
- EA-102A-SE-0.75
Dimensional Data
QSM EA-102A Butt Weld Ball Valve
| Nominal Size | A | B | C | D | E | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) |
| ¼ | 6.35 | 0.20 | 5.08 | 2.28 | 57.91 | 1.52 | 38.61 | 1.07 | 27.18 | 0.67 | 17.02 |
| ⅜ | 9.53 | 0.28 | 7.11 | 2.76 | 70.10 | 1.74 | 44.20 | 1.14 | 28.96 | 0.82 | 20.83 |
| ½ | 12.70 | 0.35 | 8.89 | 3.35 | 85.09 | 2.19 | 55.63 | 1.44 | 36.58 | 0.98 | 24.89 |
| ¾ | 19.05 | 0.49 | 12.45 | 3.35 | 85.09 | 1.45 | 36.83 | 1.57 | 39.88 | 1.24 | 31.50 |
| 1 | 25.40 | 0.59 | 14.99 | 3.94 | 100.08 | 2.71 | 68.83 | 1.93 | 49.02 | 1.50 | 38.10 |
| 1¼ | 31.75 | 0.79 | 20.07 | 3.94 | 100.08 | 3.08 | 78.23 | 2.11 | 53.59 | 1.85 | 46.99 |
| 1½ | 38.10 | 0.97 | 24.64 | 4.92 | 124.97 | 3.39 | 86.11 | 2.42 | 61.47 | 2.09 | 53.09 |
| 2 | 50.80 | 1.26 | 32.00 | 4.92 | 124.97 | 4.04 | 102.62 | 2.66 | 67.56 | 2.57 | 65.28 |
QSM 102A Data Sheet
