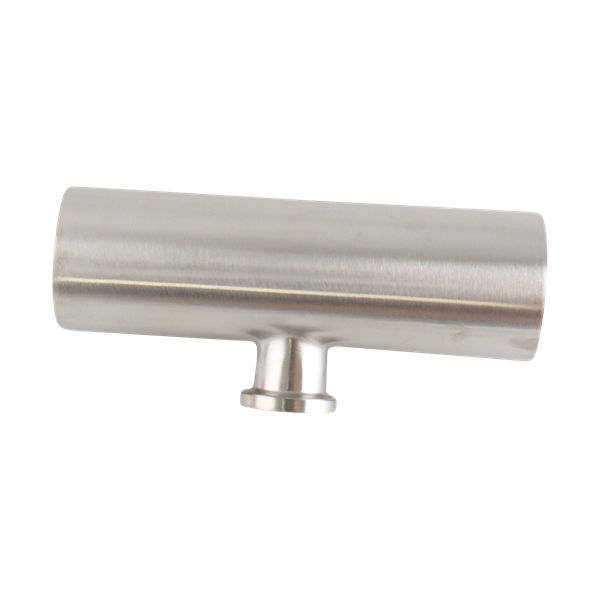

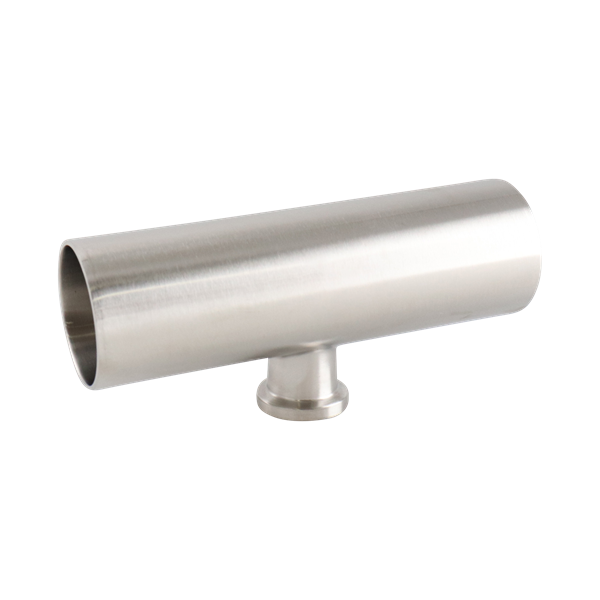

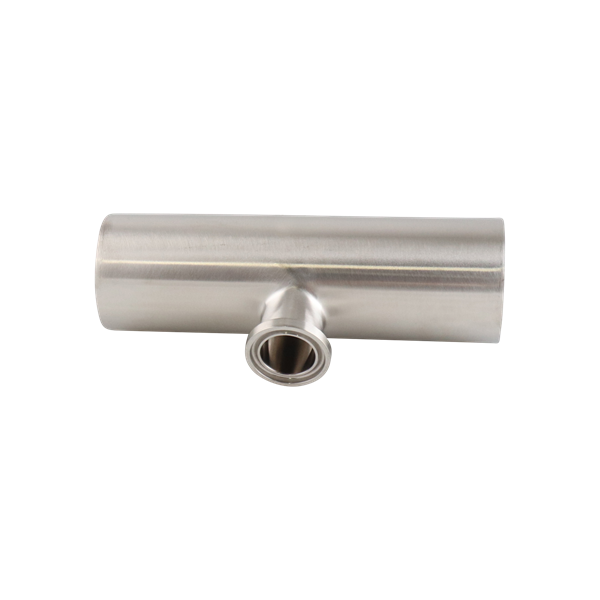

REDUCING TEE 1.5X0.75 TC SHORT BRANCH 316L 20RA ID 32RA OD SF1 BPE

B7RWWMS-1.5X0.75-316L-PL

Availability:
Springfield, MO 164 EA
Durham, NC 504 EA
Modesto, CA 9 EA
Grand Prairie, TX 60 EA
Product Type Fittings
Product Subtype Tees & Crosses
Size 1.5"
Connection Type Weld
Material 316L Stainless Steel
Finish 20Ra ID / 32Ra OD
Specification / Standard BPE Mechanical Polished
Size 2 0.75"
Connection Type 2 Tri-Clamp
Weight 0.55000

B7RWWMS Dimensional Diagram

Short Outlet Tri-Clamp Reducing Tee | B7RWWMS-Size-Material-Finish
Nominal Size A B
(in) (mm) (in) (mm) (in) (mm)
â…œ x ¼ 9.53 x 6.35  1.750 44.45 1.000 25.40
¾ x ½ 19.05 x 12.70 2.000 50.80 1.000 25.40
1 x ½  25.40 x 12.70 2.125 53.98 1.125 28.58
1 x ¾ 25.40 x 19.05 2.125 53.98 1.125 28.58
1½ x ½ 38.10 x 12.70 2.375 60.33 1.375 34.93
1½ x ¾ 38.10 x 19.05 2.375 60.33 1.375 34.93
1½ x 1 38.10 x 25.40 2.375 60.33 1.375 34.93
 2 x ½ 50.80 x 12.70 2.875 73.03 1.625 41.28
2 x ¾ 50.80 x 19.05 2.875 73.03 1.625 41.28
2 x 1  50.80 x 25.40 2.875 73.03 1.625 41.28
2 x 1½ 50.80 x 38.10 2.875 73.03 1.625 41.28
2½ x ½ 63.50 x 12.70 3.125 79.38 1.875 47.63
2½ x ¾ 63.50 x 19.05 3.125 79.38 1.875 47.63
2½ x 1 63.50 x 25.40 3.125 79.38 1.875 47.63
2½ x 1½ 63.50 x 38.10 3.125 79.38 1.875 47.63
2½ x 2 63.50 x 50.80 3.125 79.38 1.875 47.63
3 x ½ 76.20 x 12.70 3.375 85.73 2.125 53.98
3 x ¾ 76.20 x 19.05 3.375 85.73 2.125 53.98
 3 x 1 76.20 x 25.40 3.375 85.73 2.125 53.98
3 x 1½ 76.20 x 38.10 3.375 85.73 2.125 53.98
3 x 2 76.20 x 50.80 3.375 85.73 2.125 53.98
3 x 2½ 76.20 x 63.50 3.375 85.73 2.125 53.98
4 x ½ 101.60 x 12.70 4.125 104.78 2.625 66.68
4 x ¾ 101.60 x 19.05 4.125 104.78 2.625 66.68
4 x 1 101.60 x 25.40 4.125 104.78 2.625 66.68
4 x 1½ 101.60 x 38.10 4.125 104.78 2.625 66.68
4 x 2 101.60 x 50.80 4.125 104.78 2.625 66.68
4 x 2½ 101.60 x 63.50 4.125 104.78 2.625 66.68
4 x 3 101.60 x 76.20 4.125 104.78 2.625 66.68
6 x ½ 152.40 x 12.70 5.625 142.88 3.625 92.08
6 x ¾ 152.40 x 19.05 5.625  142.88 3.625 92.08
6 x 1 152.40 x 25.40 5.625 142.88 3.625 92.08
6 x 1½  152.40 x 38.10 5.625 142.88 3.625 92.08
6 x 2 152.40 x 50.80 5.625 142.88 3.625 92.08
6 x 2½ 152.40 x 63.50  5.625 142.88 3.625 92.08
6 x 3 152.40 x 76.20  5.625 142.88 3.625 92.08
6 x 4 152.40 x 101.60  5.625 142.88 3.750 95.25
2022 BPE DT-4.1.2-7 | 2009 BPE DT-14
