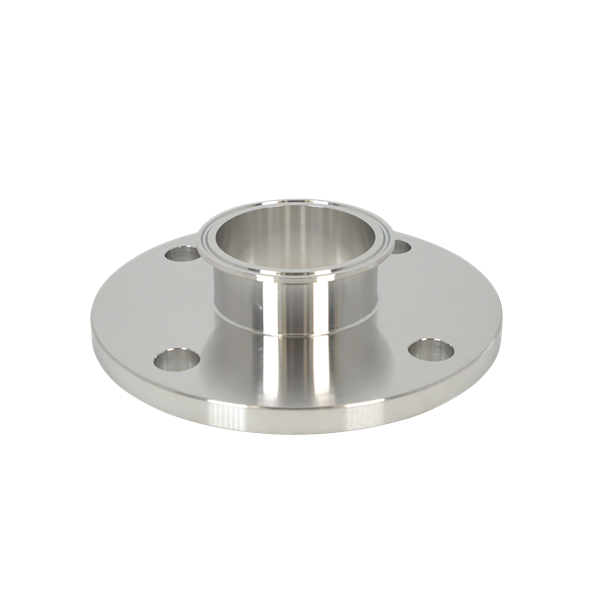

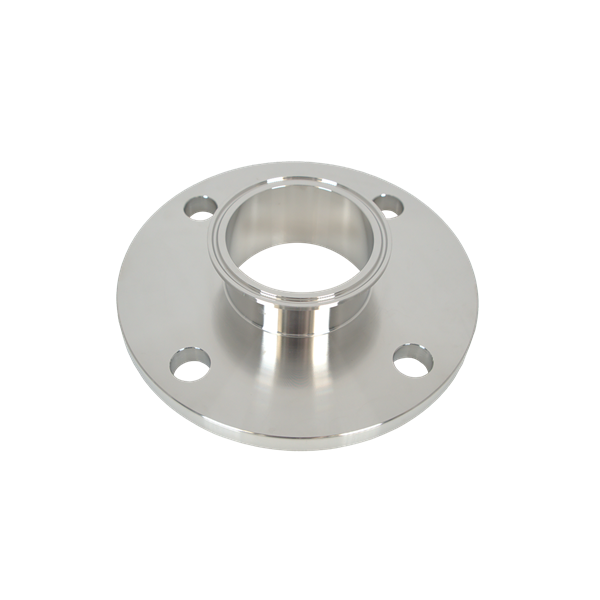

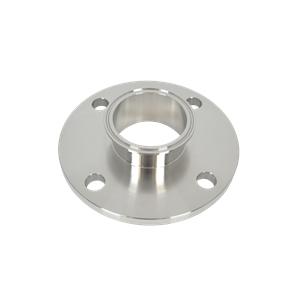

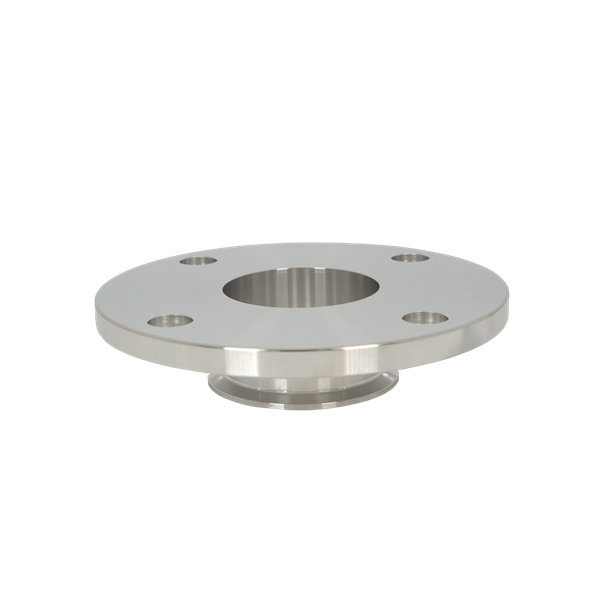

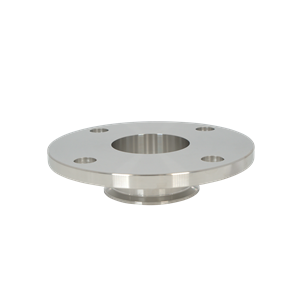

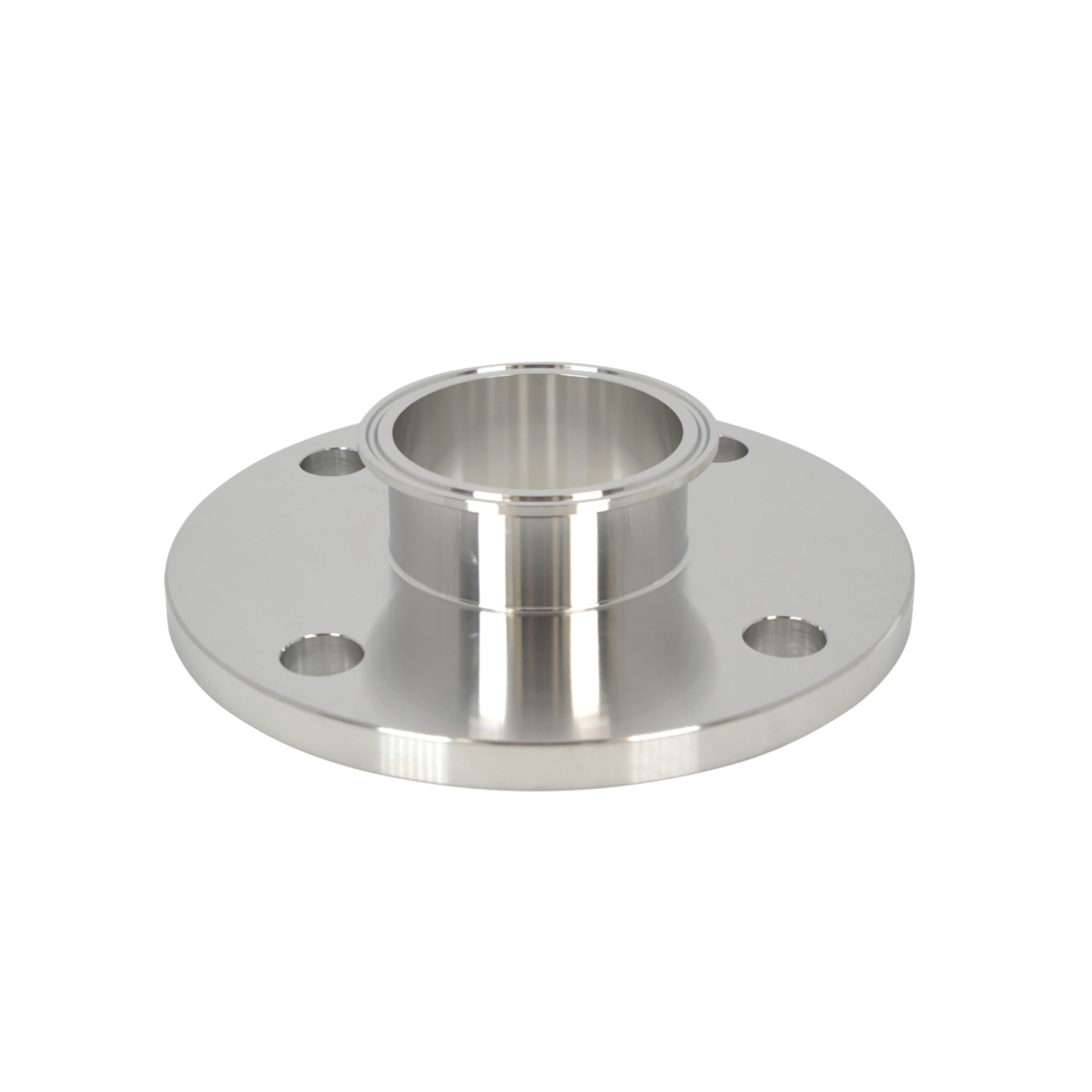

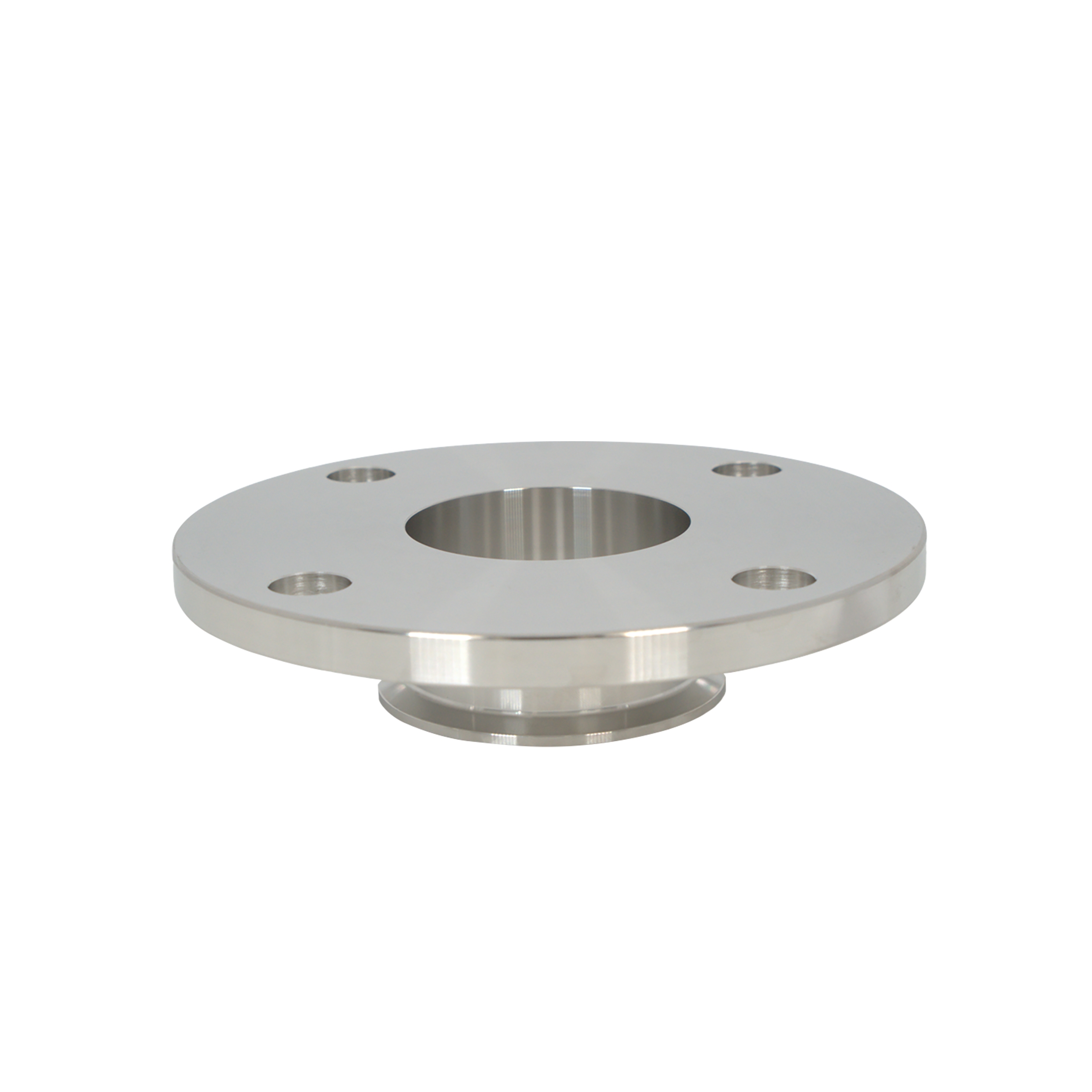

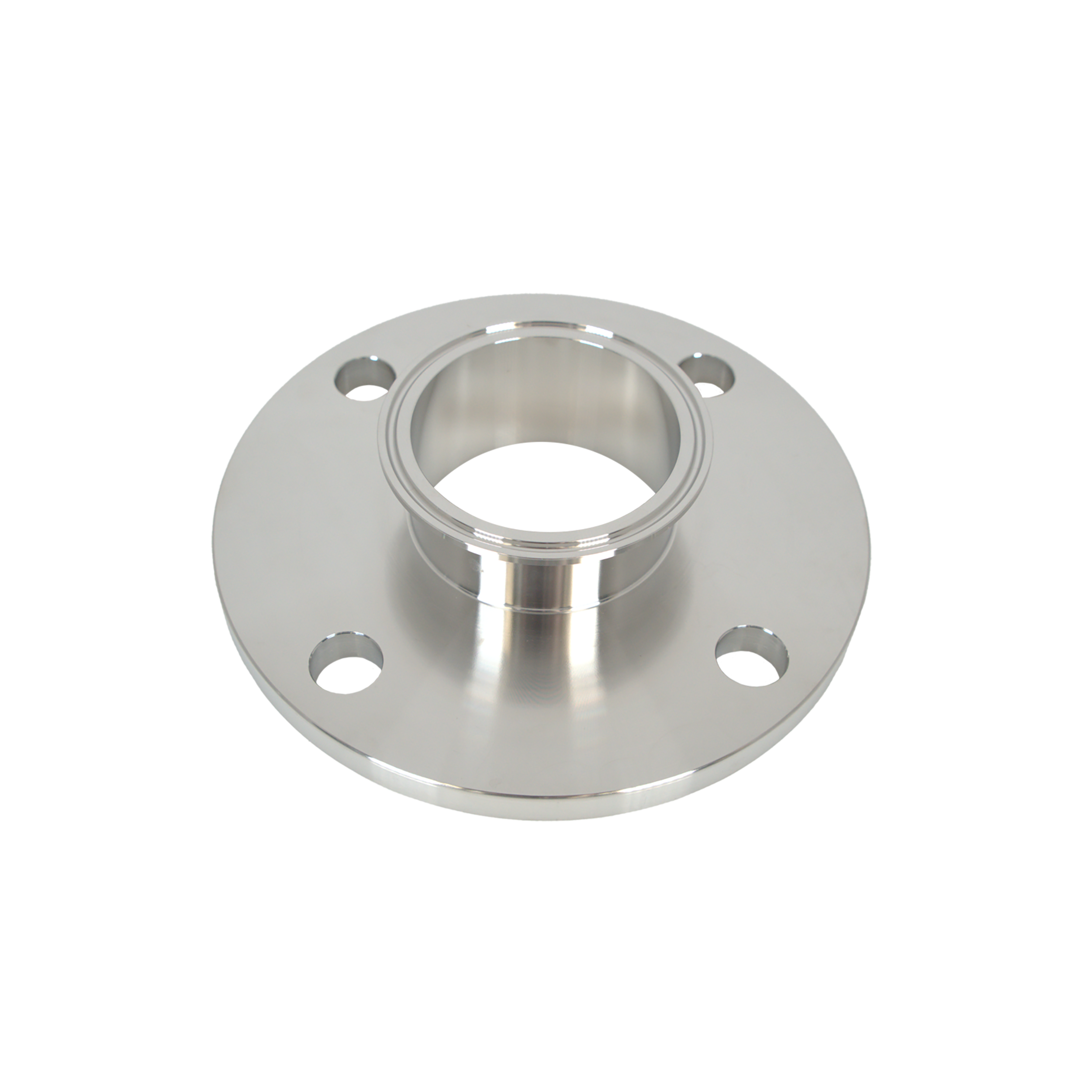

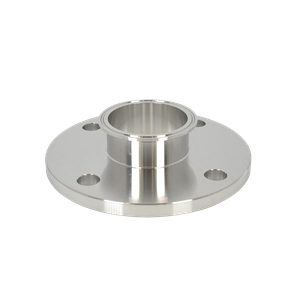

ADAPTER 3" FLANGE X TC 304 FLAT FACE LIGHT DUTY CORROSION WEIGHT 150# BOLT PATTERN
38MP-3-LIGHT
Net Price: $92.01 / EA
- Availability:
Spare Parts
Suggested products
Attributes
| Product Type | Tube Fittings |
|---|---|
| Product Subtype | Flange Adapters |
| Material | 304 Stainless Steel |
| Size 1 | 3" |
| Connection Type 1 | Flange |
| Connection Type 2 | Tri-Clamp |
| Fitting Design | 38MP-LIGHT |
| Number of Bolt Holes | 4 |
| Weight | 9.60000 |

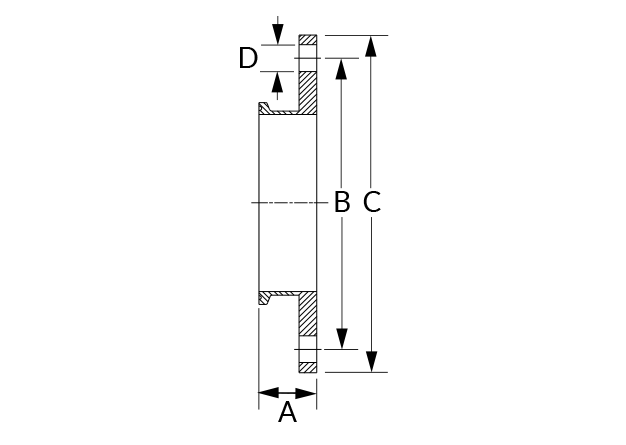

Dimensional Data
38MP-LIGHT
| Nominal Size | A | B | C | D | |||||
|---|---|---|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) | (in) | (mm) |
| ½ | 12.70 | 1.625 | 41.28 | 2.375 | 60.32 | 3.500 | 88.90 | 0.625 | 15.88 |
| ¾ | 19.05 | 1.625 | 41.28 | 2.750 | 69.85 | 3.875 | 98.43 | 0.625 | 15.88 |
| 1 | 25.40 | 1.625 | 41.28 | 3.125 | 79.38 | 4.250 | 107.9 | 0.625 | 15.88 |
| 1½ | 38.10 | 1.625 | 41.28 | 3.875 | 98.43 | 5.000 | 127.0 | 0.625 | 15.88 |
| 2 | 50.80 | 1.687 | 42.85 | 4.750 | 120.6 | 6.000 | 152.4 | 0.750 | 19.05 |
| 2½ | 63.50 | 1.690 | 42.93 | 5.500 | 139.7 | 7.000 | 177.8 | 0.750 | 19.05 |
| 3 | 76.20 | 1.687 | 42.85 | 6.000 | 152.4 | 7.500 | 190.5 | 0.750 | 19.05 |
| 4 | 101.6 | 1.750 | 44.45 | 7.500 | 190.5 | 9.000 | 228.6 | 0.750 | 19.05 |
| 6 | 152.4 | 2.187 | 55.55 | 9.500 | 241.3 | 11.00 | 279.4 | 0.875 | 22.22 |
