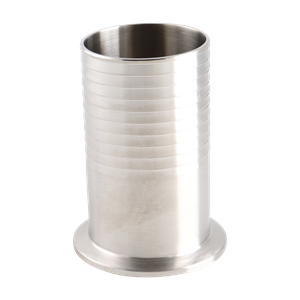

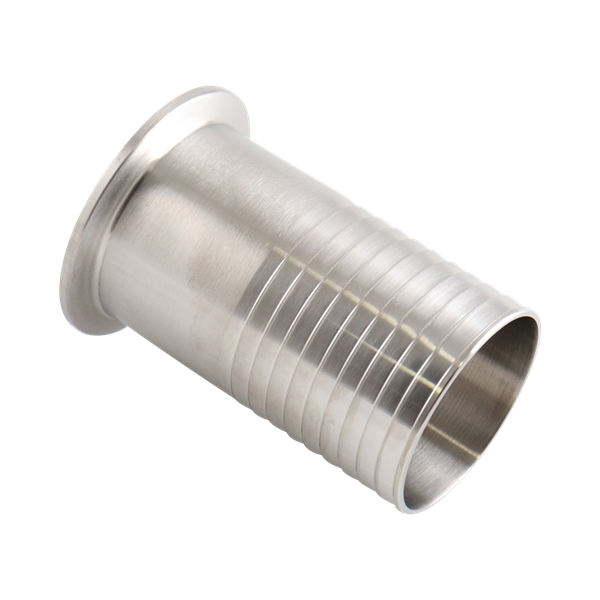

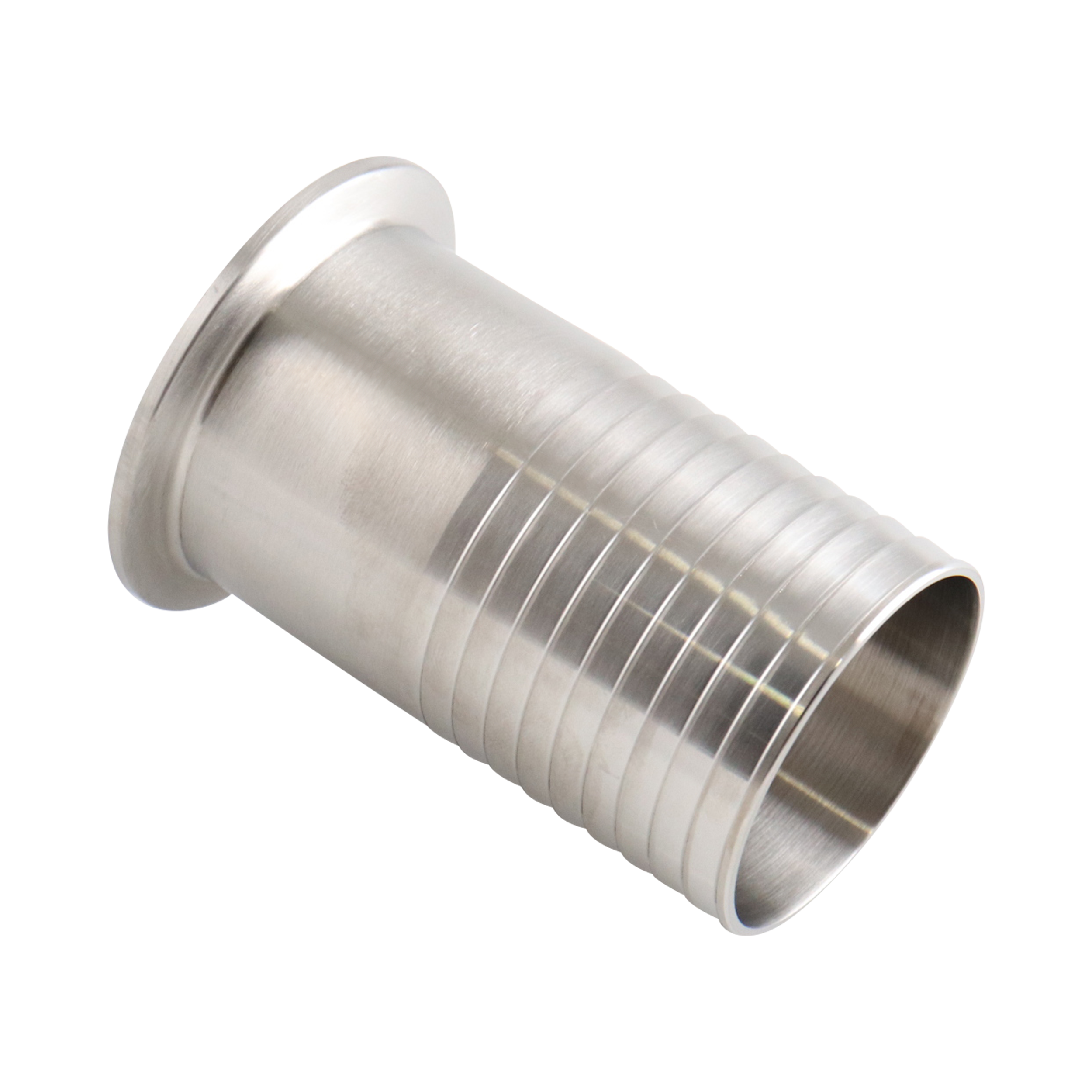

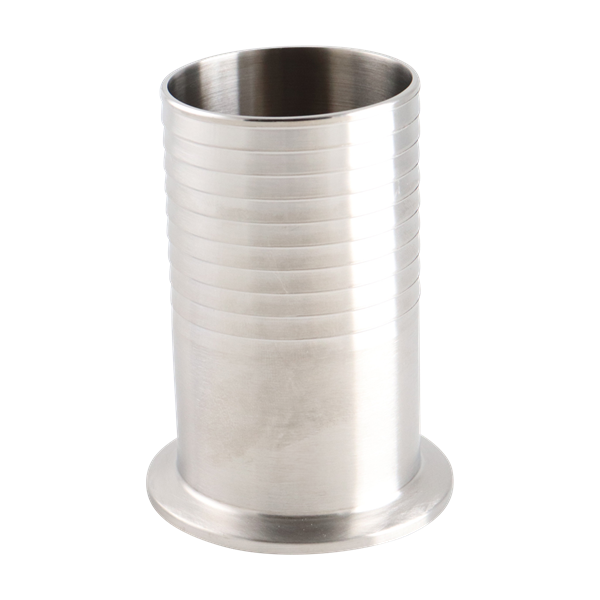

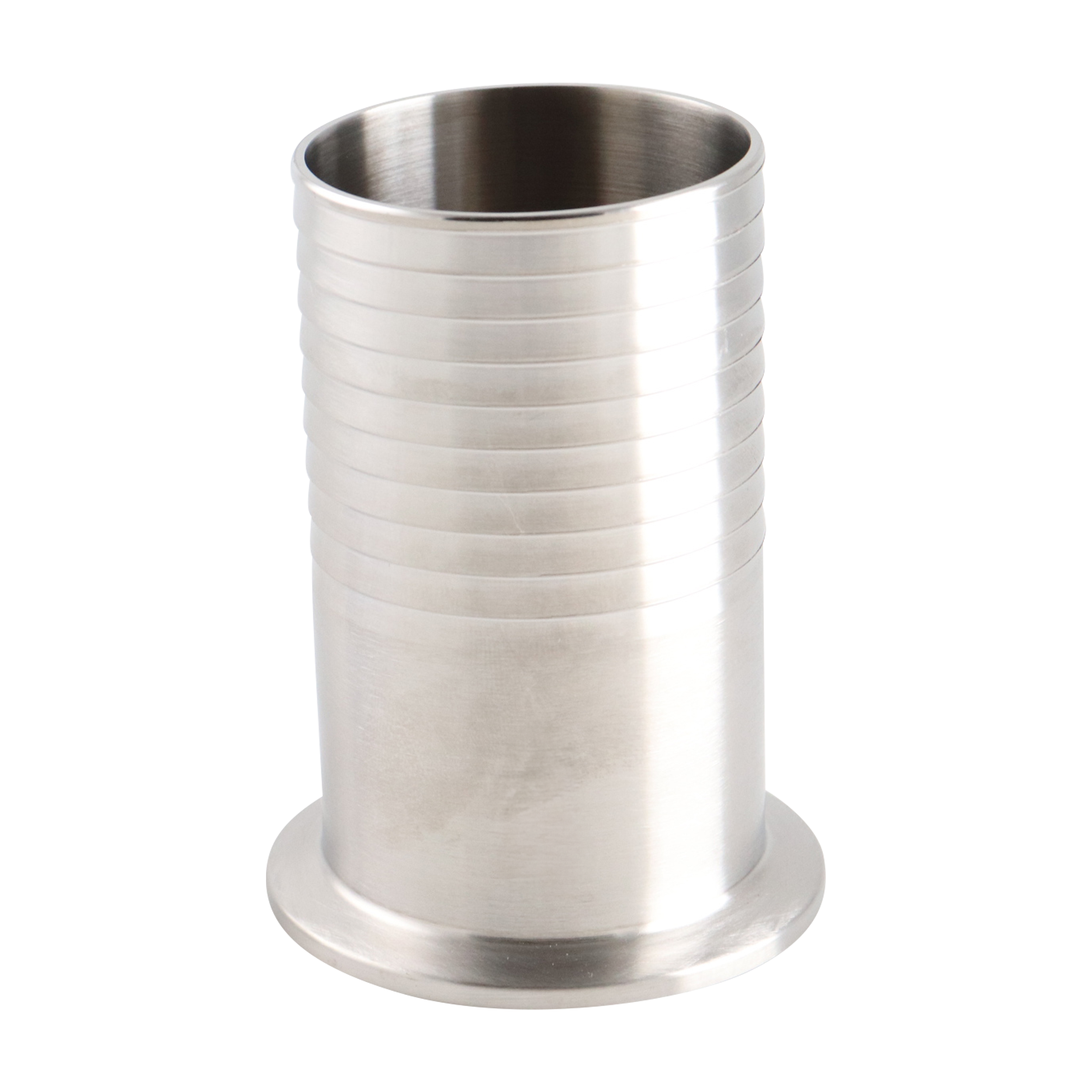

ADAPTER 3" TC X HOSE BARB 316L 3.5" OAL
14MPHRXL-3-316L-7
Net Price: $156.14 / EA
- Availability:
Spare Parts
Suggested products
Attributes
| Product Type | Tube Fittings |
|---|---|
| Product Subtype | Adapters |
| Material | 316L Stainless Steel |
| Finish | 32Ra ID / 32Ra OD |
| Size 1 | 3" |
| Connection Type 1 | Tri-Clamp |
| Size 2 | 3" |
| Connection Type 2 | Hose Barb |
| Length | 3.5" OAL |
| Fitting Design | 14MPHRXL |
| Weight | 1.50000 |
Dimensional Data
Tri-Clamp x Hose Barb Brewery Style (XL) Adapter | 14MPHRXL-Size-Material-Finish
| Nominal Size | A | B | # of Barbs | |||
|---|---|---|---|---|---|---|
| (in) | (mm) | (in) | (mm) | (in) | (mm) | |
| ⅜ | 9.53 | 2.25 | 57.15 | 0.375 | 9.750 | 5 |
| ½ | 12.70 | 2.25 | 57.15 | 0.500 | 12.70 | 5 |
| ¾ | 19.05 | 2.25 | 57.15 | 0.750 | 19.00 | 5 |
| 1 | 25.40 | 3.50 | 88.90 | 1.000 | 25.40 | 10 |
| 1½ | 38.10 | 3.50 | 88.90 | 1.500 | 38.10 | 10 |
| 2 | 50.80 | 3.50 | 88.90 | 2.000 | 50.80 | 10 |
| 2½ | 63.50 | 3.50 | 88.90 | 2.500 | 63.50 | 10 |
| 3 | 76.20 | 3.50 | 88.90 | 3.000 | 76.20 | 10 |
Fittings Reference Sheet
