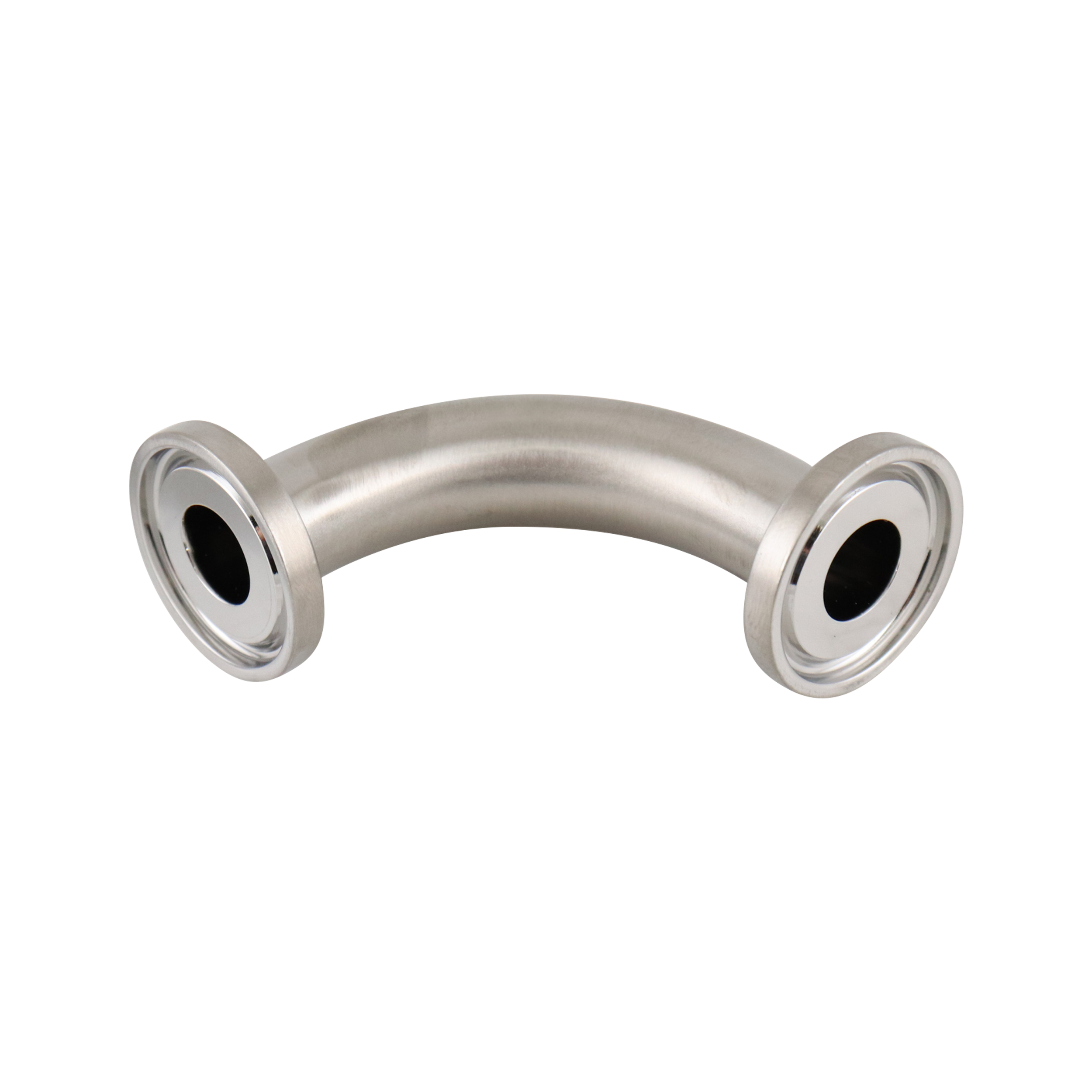

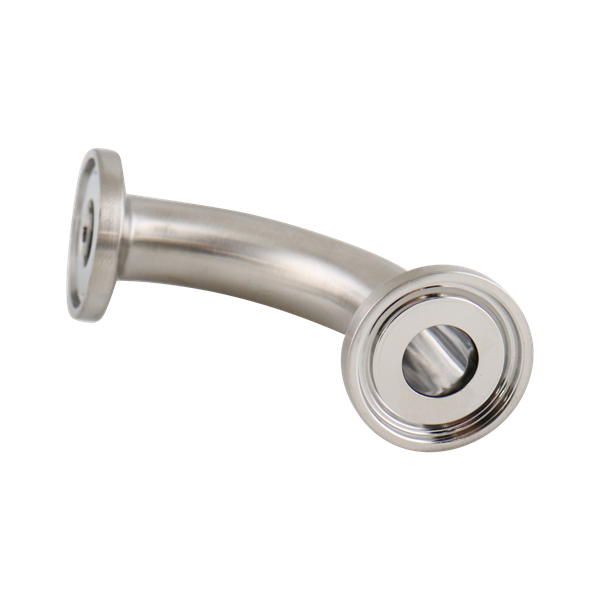

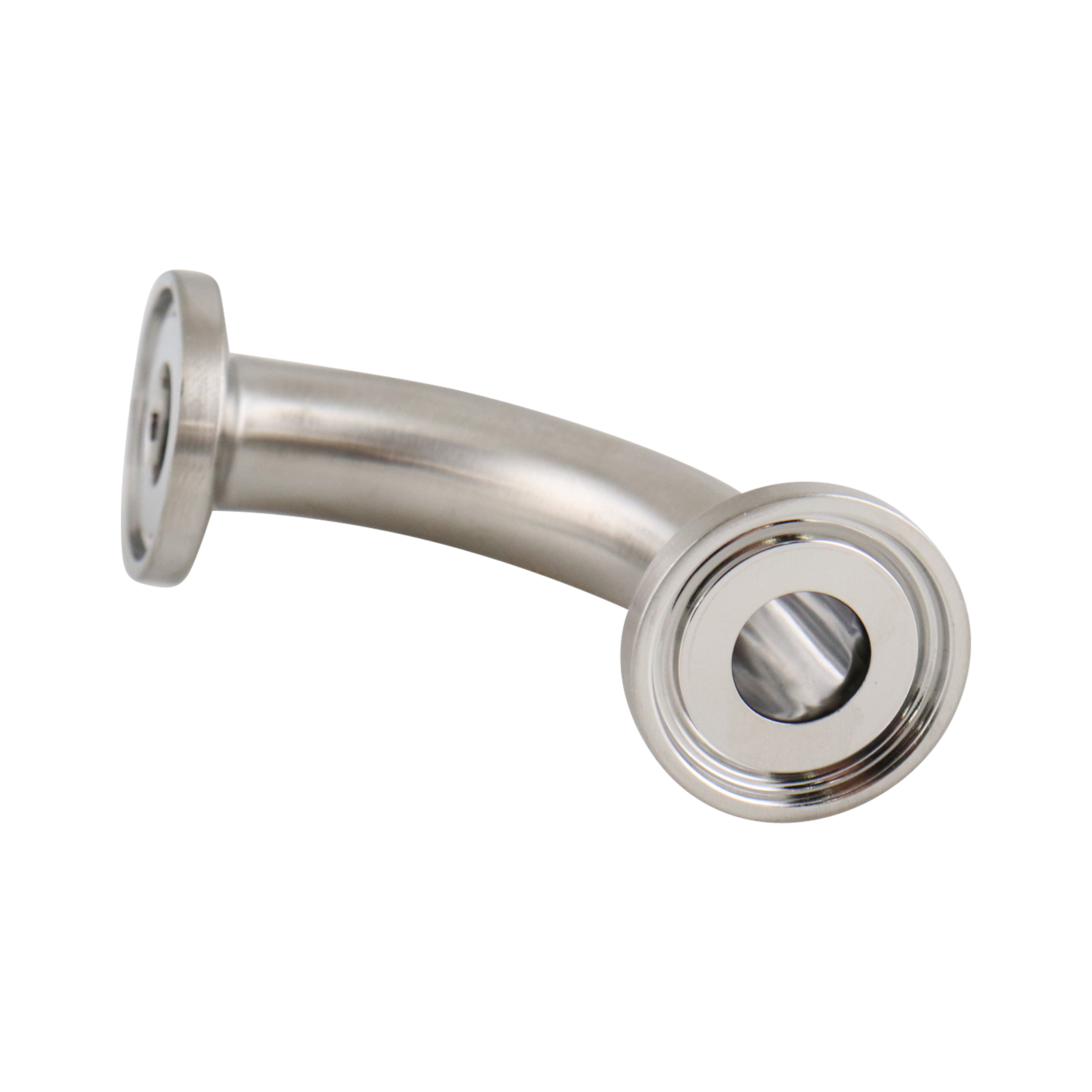

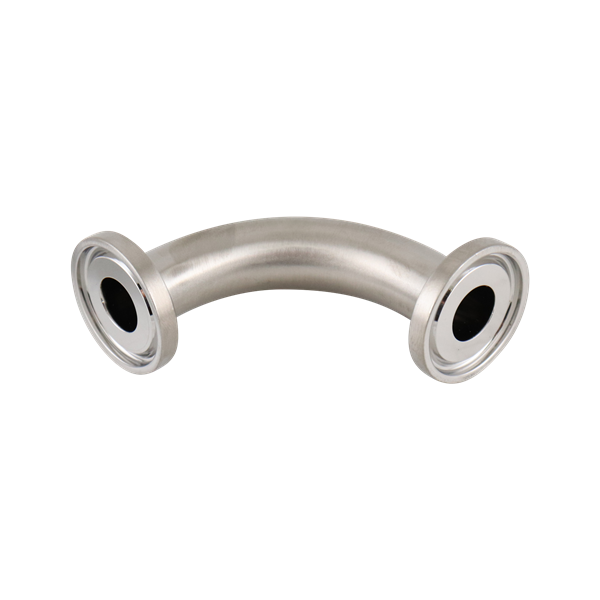

90 DEGREE ELBOW 0.75" TC 316L 15RA EP ID 32RA OD SF4 BPE

B2CMP-0.75-316L-PM

Availability:
Springfield, MO 65 EA
Durham, NC 104 EA
Modesto, CA 0 EA
Grand Prairie, TX 78 EA
Product Type Fittings
Product Subtype Elbows & Bends
Size 0.75"
Connection Type Tri-Clamp
Material 316L Stainless Steel
Finish 15Ra EP ID / 32Ra OD
Specification / Standard BPE Electropolished
Weight 0.26000

B2CMP Dimensional Diagram

90° Tri-Clamp Elbow | B2CMP-Size-Material-Finish
Nominal Size A
(in) (mm) (in) (mm)
¼ 6.35 1.625 41.28
⅜ 9.53 1.625 41.28
½ 12.70 1.625 41.28
¾ 19.05 1.625 41.28
1 25.40 2.000 50.80
38.10 2.750 69.85
2 50.80 3.500 88.90
63.50 4.250 107.95
3 76.20 5.000 127.00
4 101.60 6.625 168.28
6 152.40 10.500  266.70
2022 BPE DT-4.1.1-3 | 2009 BPE DT-16
